Pencawang Transformer Elektrik Padat

Pencawang Transformer Elektrik Padat

Penerangan produk

Kotak-jenis pencawang pasang siap, digunakan untuk peralatan-voltan tinggi/rendah-, gabungan alatubah peralatan padat. Digunakan secara meluas dalam bangunan-tinggi bandar, bangunan bandar dan luar bandar, kawasan kediaman, kilang, taman, lapangan terbang, kereta api, medan minyak, pusat membeli-belah dan

Bangunan sementara dan tempat luar lain. Digunakan untuk penerimaan dan pengagihan tenaga elektrik dalam sistem pengagihan kuasa.

ciri:

-Termasuk bilik bebas voltan tinggi, bilik pengubah dan bilik voltan rendah;

Pendawaian voltan tinggi-boleh digunakan dalam rangkaian gelang, terminal dan bekalan kuasa dwi, ​​dengan bekalan kuasa yang fleksibel dan kebolehpercayaan yang tinggi;

-Pengubah boleh menjadi pengubah jenis-atau minyak-kering dengan prestasi cemerlang: kehilangan rendah, hingar rendah, kenaikan suhu rendah, kapasiti beban lampau yang tinggi, rintangan litar-pendek yang kuat dan rintangan hentaman yang kuat;

-Bilik tekanan-rendah mempunyai fungsi keseluruhan set lengkap peralatan-voltan rendah.

Syarat yang berkenaan:

Ketinggian: Kurang daripada atau sama dengan 2000m

Suhu persekitaran: -35ºC~+40ºC

Kelembapan relatif:

Purata harian Kurang daripada atau sama dengan 95%

Purata bulanan Kurang daripada atau sama dengan 90%

Rintangan gempa bumi: 8 darjah

Bagaimana untuk mengkonfigurasi pencawang jenis kotak

1, Konfigurasi bahagian-voltan tinggi pengubah kotak

(1) Pengubah kotak dibahagikan kepada jenis terminal dan jenis rangkaian gelang berdasarkan kaedah pendawaian utama pada bahagian-voltan tinggi. Pengubah kotak jenis terminal tidak perlu mempertimbangkan pendawaian tambahan: jika bahagian voltan tinggi-adalah satu dalam berbilang keluar atau berbilang dalam satu keluar (kebanyakannya satu dalam dua atau tiga keluar, atau dua dalam satu keluar atau dua keluar), ia boleh dianggap sebagai pengubah kotak jenis rangkaian gelang.

(2) Transformer kotak gaya Eropah mempunyai konfigurasi pemutus litar pada bahagian-voltan tinggi, serta perlindungan gabungan fius suis beban. Memandangkan kos pengubah kotak, untuk pengubah kotak dengan kapasiti tidak melebihi 800 kV · A dan keperluan rendah untuk konfigurasi perlindungan sisi voltan tinggi-tinggi, yang terakhir sering digunakan.

(3) Suis beban voltan tinggi-yang dikonfigurasikan dalam pengubah kotak gaya Eropah kebanyakannya ialah suis beban heksafluorida sulfur FLN-12.

(4) Arus terkadar bagi leburan fius voltan tinggi-untuk perlindungan dipilih mengikut formula berikut:

Irr=KIgmax

Dalam formula, Irr - menilai arus leburan, A; Pekali K -, biasanya diambil sebagai 1.3:

Igmax - Arus terkadar pada bahagian voltan tinggi-pengubah.

(5) Memandangkan keselamatan operasi dan penyelenggaraan, konfigurasi sisi voltan tinggi -tinggi pengubah kotak gaya Eropah harus memenuhi keperluan berikut.

① Apabila suis beban diputuskan, terdapat peranti pembumian untuk memastikan keselamatan penyelenggaraan.

② Suis beban dan suis pengasingan memastikan saling mengunci untuk memastikan operasi yang selamat.

(6) Disebabkan gabungan suis dan fius beban voltan tinggi-tinggi, pengubah kotak gaya Amerika dipasang dalam kotak terendam minyak yang sama, termasuk suis beban kedudukan, fius sandaran, palam-fius dan pengubah. Jenis rangkaian gelang dicapai dengan menukar terminal sambungan dalaman suis beban kedudukan.

2, Konfigurasi kabinet pengedaran utama-bervoltan rendah untuk pengubah kotak

Kabinet pengedaran utama-voltan rendah bagi pengubah kotak secara amnya perlu dilengkapi dengan-suis pengasingan voltan rendah yang masuk,-pemutus litar utama voltan rendah dan-peranti pemeteran utama voltan rendah. Suis pengasingan voltan-rendah mesti dipasang untuk memenuhi keperluan penyelenggaraan dan pembaikan harian. Pemutus litar utama voltan rendah-dipilih berdasarkan kapasiti pengubah dan arus litar pintas-di lokasi pemasangan pemutus litar.

3, Peranti pampasan kuasa reaktif automatik untuk pengubah kotak

Mengikut piawaian kebangsaan semasa, kapasiti pampasan kuasa reaktif secara amnya perlu dikonfigurasikan pada 30% daripada kapasiti pengubah, yang sudah tentu memenuhi keperluan untuk keadaan penggunaan faktor kuasa semula jadi yang tinggi. Walau bagaimanapun, dengan pempopularan pesat perkakas rumah induktif seperti penghawa dingin, mesin basuh, peti sejuk dan-lekapan lampu penjimatan tenaga, kadangkala tidak mungkin untuk mencapai kesan yang diharapkan apabila dikonfigurasikan mengikut 30% kapasiti pengubah. Oleh itu, adalah dinasihatkan untuk mengkonfigurasi mengikut 40% hingga 60% daripada kapasiti pengubah dan mengimbangi secara automatik dalam 10 litar kawalan. Walaupun kos telah meningkat, kosnya agak tidak ketara berbanding keseluruhan pengubah kotak, dan kesan pampasan adalah baik.

4, Konfigurasi kabinet keluar-bervoltan rendah

Bilangan litar dalam-kabinet keluar voltan rendah pengubah kotak biasanya ditentukan berdasarkan pengagihan beban dalam kawasan bekalan kuasanya dan tempahan yang sesuai untuk 1-3 litar. Spesifikasi dan model pemutus litar yang dipilih untuk setiap litar ditentukan berdasarkan beban yang dikira sepadan. Keperluan pemilihan dan penetapan pemutus litar voltan rendah bagi setiap penyuap adalah serupa dengan pemutus litar utama pengubah. Tetapi prasyarat adalah untuk mengetahui arus beban yang dikira bagi setiap penyuap. Barulah peruntukan yang munasabah boleh dicapai

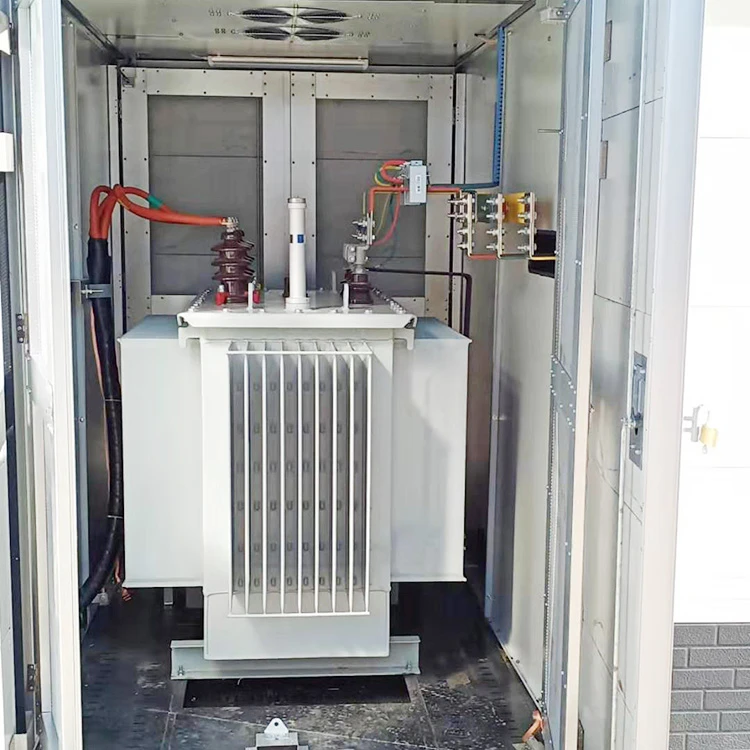

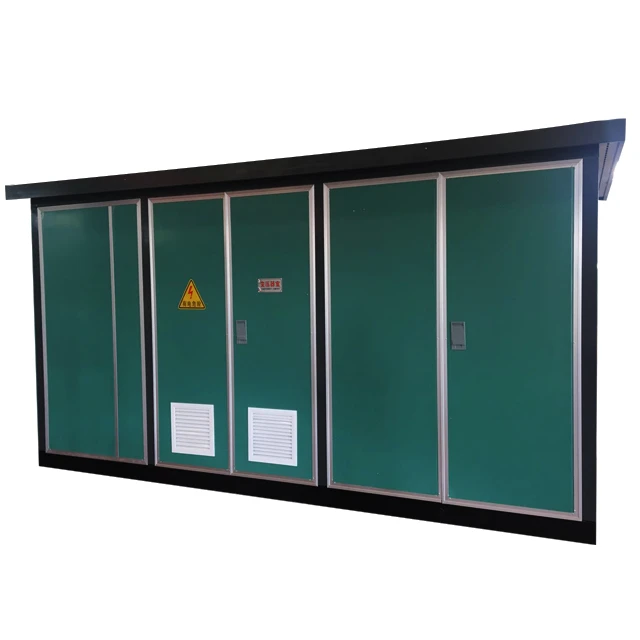

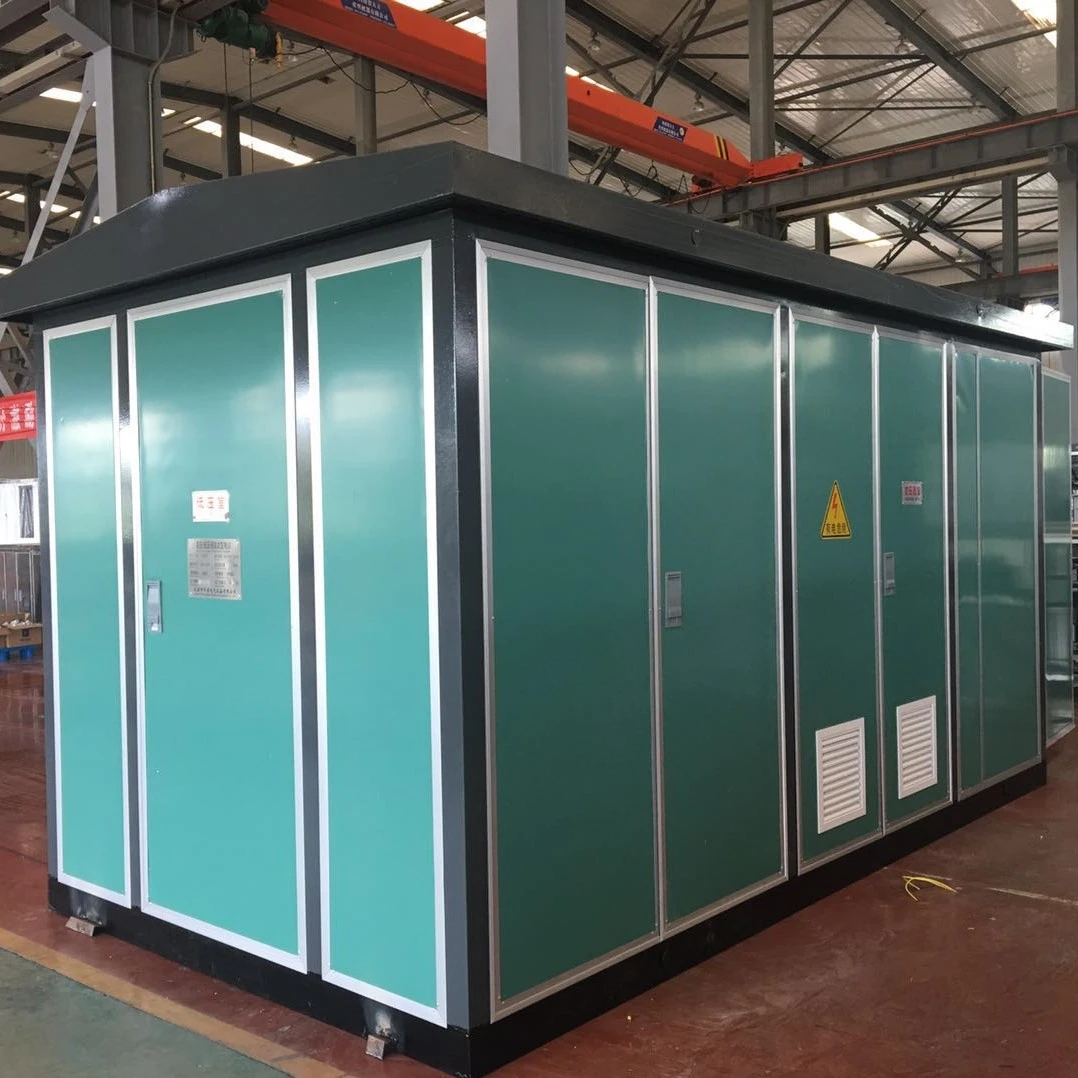

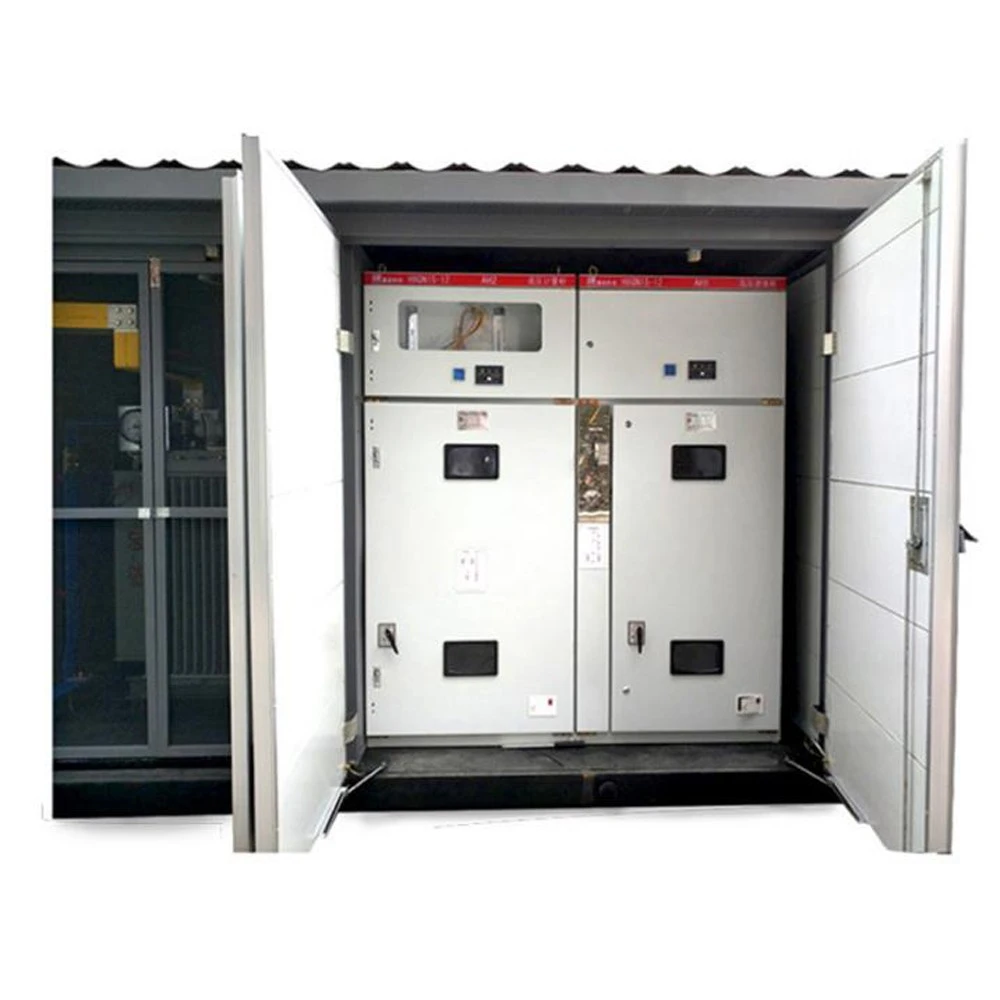

FOTO PRODUK

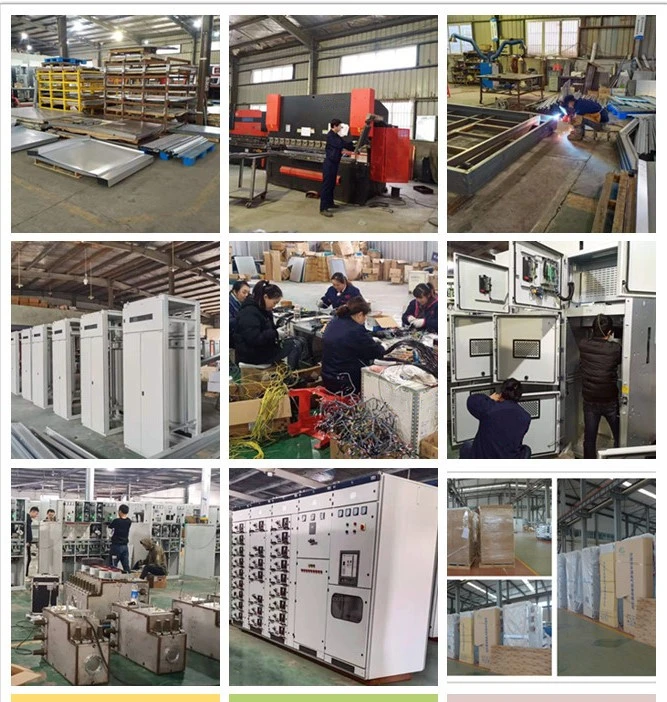

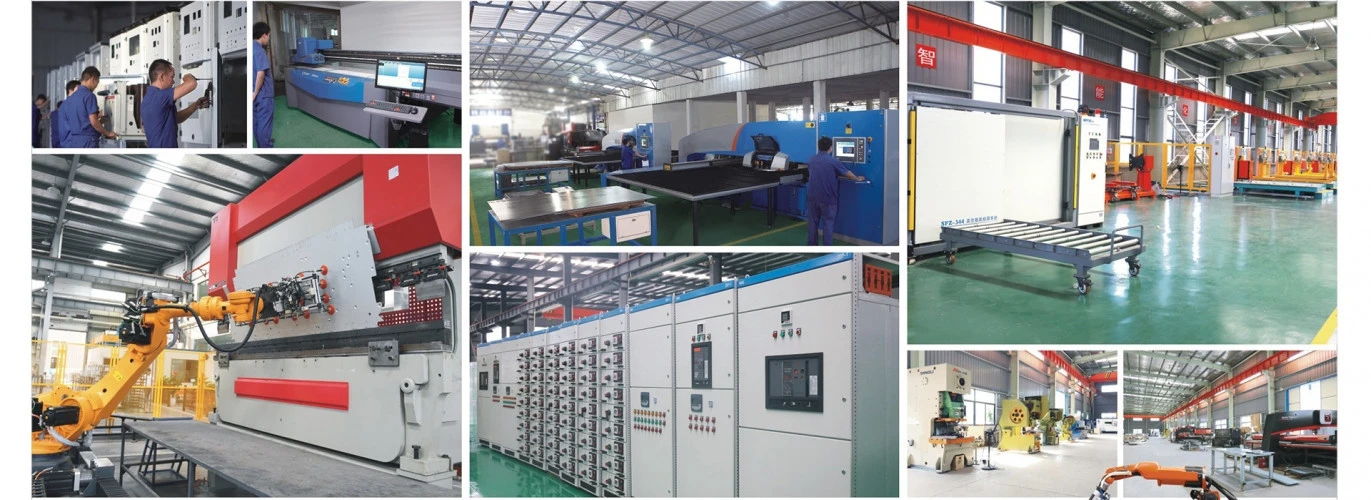

BENGKEL

SIJIL

PAMERAN

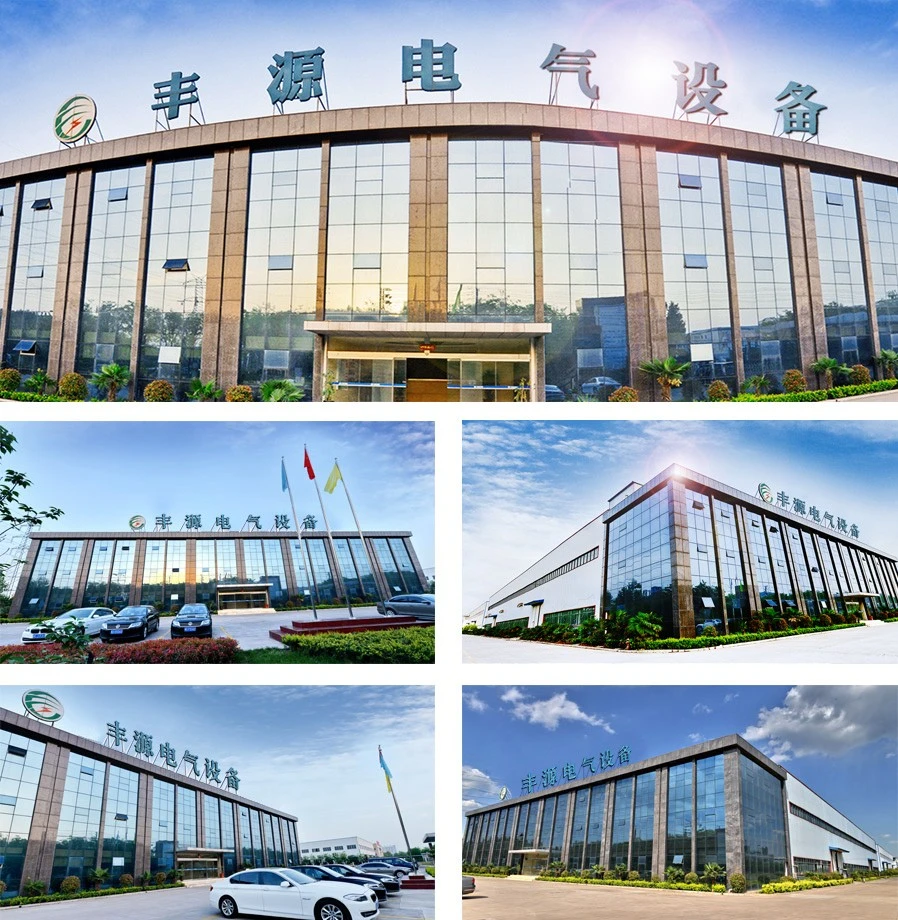

TINJAUAN SYARIKAT
