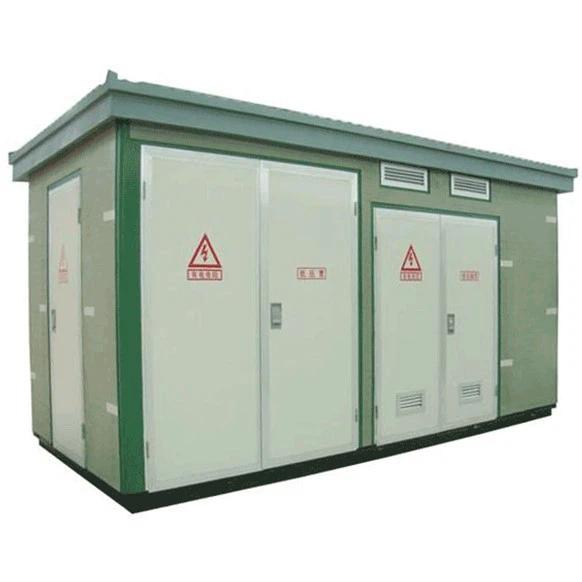

FY01 COMPACT Distribution Transformer Substation

FY01 COMPACT Distribution Transformer Substation

Apakah langkah berjaga-jaga untuk mereka bentuk struktur kotak perumahan pengubah kotak gaya Eropah?

1. Reka bentuk struktur kotak sarung pengubah kotak gaya Eropah.

Perumahan pengubah kotak gaya Eropah terdiri daripada tiga bahagian: tapak, jubin dan penutup atas. Panel dinding asas dikimpal atau diselak untuk membentuk menggunakan keluli saluran, keluli sudut, keluli rata, plat keluli, dll. Untuk memenuhi keperluan pengudaraan, pelesapan haba, dan garisan masuk dan keluar, lubang jalur dan lubang bulat dengan pelbagai kelembapan juga perlu dibuat pada kedudukan yang sepadan.

Untuk mengelakkan sinaran suria yang kuat pada musim panas, bahagian atas pencawang pengubah jenis kotak Eropah biasanya diisi dengan bahan penebat dengan kekonduksian terma yang rendah, seperti papan bulu batu, busa polistirena, dll.

2. Reka bentuk struktur kebuk pengubah.

Transformer kotak gaya Eropah dilengkapi dengan bilik pengubah bebas, terutamanya terdiri daripada transformer, sistem kawalan suhu automatik, pencahayaan, dan halangan perlindungan keselamatan.

Jumlah haba yang besar yang dihasilkan semasa operasi transformer akan hilang ke dalam bilik transformer, menyebabkan suhu di dalam bilik transformer terus meningkat, terutamanya apabila suhu persekitaran tinggi, suhu meningkat lebih cepat. Oleh itu, bergantung semata-mata pada pengudaraan semula jadi untuk pelesapan haba selalunya tidak dapat memastikan operasi pengubah yang boleh dipercayai dan selamat. Oleh itu, isu pelesapan haba dan pengudaraan di dalam bilik pengubah harus menjadi pertimbangan utama dalam reka bentuk cengkerang pengubah kotak Eropah. Dalam reka bentuk pengubah kotak gaya Eropah, kecuali bagi mereka yang mempunyai kapasiti pengubah yang lebih kecil yang menggunakan pengudaraan semula jadi, perlindungan pengukuran suhu secara amnya direka bentuk dan langkah pengudaraan paksa digunakan untuk menyelesaikan masalah.

3. Reka bentuk Kebuk Voltan Rendah untuk Pengubah Kotak Eropah

Bilik voltan rendah pengubah kotak gaya Eropah berbeza dalam struktur reka bentuk disebabkan senario penggunaan yang berbeza dalam perusahaan perindustrian dan perlombongan atau komuniti kediaman. Secara amnya, untuk pengubah kotak gaya Eropah yang digunakan oleh perusahaan perindustrian dan perlombongan, bekalan kuasa dan bekalan kuasa lampu hendaklah direka secara berasingan. Apabila menggunakan pemeteran voltan rendah, secara amnya, biro bekalan kuasa memerlukan pemeteran elektrik pencahayaan yang berasingan, terutamanya kerana harga unit elektrik pencahayaan secara amnya lebih tinggi daripada harga elektrik kuasa. Dalam reka bentuk pencawang yang digunakan dalam komuniti kediaman, tidak perlu mengambil kira isu penggunaan kuasa.

Litar keluaran kebuk voltan rendah pengubah kotak gaya Eropah berbeza-beza dalam reka bentuk struktur berdasarkan kapasiti pengubah dan keperluan pengguna. Jika kapasiti pengubah kecil dan pengguna memerlukan lebih sedikit talian keluaran, ia boleh ditetapkan kurang. Walau bagaimanapun, jika kapasiti pengubah adalah besar dan pengguna memerlukan lebih banyak talian input, lebih banyak talian boleh direka bentuk, dan susun atur juga boleh dipertimbangkan mengikut bentuk operasi volum trafik.

Keadaan persekitaran:

Ketinggian: 1000m dan ke bawah.
Suhu ambien: - 25 ~ tambah 40 C.

Kelajuan angin: tidak lebih daripada 35m/s.
Kelembapan relatif: tidak lebih daripada 90 peratus ( ditambah 25 C).
Pecutan mendatar seismik: tidak lebih daripada {{0}}.4m/s, pecutan menegak: tidak lebih daripada 0.2m/s.
Tempat penggunaan: hendaklah tiada bahan konduktif, berdebu, berbahaya, menghakis, mudah terbakar dan mudah meletup yang berbahaya kepada logam dan penebat.

Pencawang jenis Eropah, ialah set lengkap peralatan pengubah kuasa baharu yang dibangunkan oleh syarikat kami berdasarkan transformasi rangkaian bandar nasional yang menjadikan gabungan optimum untuk pengubah kuasa tertutup terendam minyak dan komponen elektrik voltan tinggi dan rendah. Melalui pengoptimuman struktur, perkakas suis hendaklah diperkecilkan ke tahap yang melampau yang dapat mengurangkan kawasan yang diduduki pengubah gabungan dengan kelebihan seperti volum yang kecil, hingar yang rendah, bekalan kuasa yang boleh dipercayai, struktur yang munasabah, boleh lentur untuk pemasangan, mudah untuk operasi dan mampu bergerak. jauh ke dalam pusat beban ke tahap maksimum, dan lain-lain.Ia boleh memasang terminal automasi rangkaian (FTU) dalam kabinet rangkaian gelang voltan tinggi, menyedari pengesanan litar pintas dan kesalahan pembumian fasa tunggal yang boleh dipercayai, dan mempunyai fungsi "empat jauh", yang memudahkan peningkatan automatik pengedaran rangkaian. Ia digunakan secara meluas di kuarters kediaman pusat komersial stesen industri dan perusahaan perlombongan lapangan terbang kereta api sekolah hospital, bangunan bertingkat tinggi dan tempat.

Ciri-ciri:
1) Kawasan yang diduduki lebih kecil
2) Tegas dan boleh dipercayai
3) Mudah bergerak, cantik dan praktikal
4) Kosnya rendah, dan tempoh pemasangannya singkat

Struktur Fungsi Pencawang Kotak

A. Fungsi dan Ciri-ciri Pencawang Kotak

Pencawang jenis kotak merujuk kepada peranti pengedaran luar yang memasang suis voltan tinggi dan rendah serta transformer bersama-sama dalam kotak tertutup. Fungsi utama adalah untuk menyediakan tenaga elektrik yang diperlukan untuk pengguna voltan tinggi atau voltan rendah. Ia mempunyai ciri-ciri berikut:

1. Jejak kecil. Memasang pencawang jenis kotak boleh menjimatkan lebih daripada dua pertiga daripada keluasan tanah berbanding membina pencawang yang sama saiz.

2. Kaedah gabungan yang fleksibel. Struktur pencawang jenis kotak agak padat, dengan setiap kotak membentuk sistem bebas, yang menjadikan kaedah gabungan fleksibel dan berubah-ubah. Pengguna boleh secara bebas menggabungkan beberapa mod mengikut situasi sebenar untuk memenuhi keperluan tempat yang berbeza.

3. Penampilan cantik, mudah diselaraskan dengan persekitaran. Sarung kotak boleh dipilih dalam warna yang berbeza mengikut lokasi pemasangan yang berbeza, menjadikannya mudah untuk diselaraskan dengan persekitaran sekeliling. Ia amat sesuai untuk kawasan berpenduduk padat seperti komuniti kediaman bandar, stesen, pelabuhan, lapangan terbang, taman, tali pinggang hijau, dll. Ia boleh digunakan sebagai pencawang tetap atau pencawang mudah alih.

4. Pelaburan yang rendah dan kitaran pembinaan yang singkat. Pencawang jenis kotak mengurangkan pelaburan sebanyak 40 peratus hingga 50 peratus berbanding pencawang konvensional dengan skala yang sama, dan kitaran pembinaan dan pemasangan boleh dipendekkan dengan ketara. Pada masa yang sama, beban kerja penyelenggaraan harian pencawang jenis kotak juga agak kecil.

B. Jenis pencawang jenis kotak

1. Jenis pemasangan

Pasang set lengkap peranti dan transformer voltan tinggi dan rendah ke dalam kotak logam, dan biarkan koridor operasi dalam peranti pengedaran voltan tinggi dan rendah. Transformer kotak jenis ini mempunyai isipadu yang besar dan jarang digunakan pada masa kini.

2. Jenis peranti gabungan

Daripada menggunakan set lengkap peranti sedia ada, kawalan voltan tinggi dan rendah serta peralatan elektrik perlindungan dimasukkan terus ke dalam kotak, membentuk keseluruhan. Reka bentuk ini dianggap bebas penyelenggaraan, tanpa koridor operasi dan kotak kecil, juga dikenali sebagai pengubah kotak gaya Eropah atau pengubah kotak biasa.

3. Satu jenis badan

Permudahkan peranti kawalan dan perlindungan voltan tinggi, dan letakkan peranti pengedaran voltan tinggi dan voltan rendah dan badan utama pengubah ke dalam tangki minyak pengubah bersama-sama untuk membentuk keseluruhan, lebih kecil, dekat dengan pengubah tenggelam minyak kapasiti yang sama, iaitu 1/3 daripada pengubah jenis kotak Eropah. Juga dikenali sebagai pengubah kotak gaya Amerika atau pengubah kotak padat.

C. Struktur Pencawang Kotak

1. Struktur pengubah kotak gaya Eropah

(1) Di China, pencawang jenis kotak gaya Eropah biasanya digunakan, dengan tiga bahagian setiap satu terdiri daripada satu bilik, membentuk struktur "mu" atau "pin". Model yang biasa digunakan termasuk ZBW dan XWB. Gambar rajah keratan rentas dan pendawaian ditunjukkan dalam Rajah GYPD00102003-1. Ruang voltan tinggi pengubah kotak gaya Eropah ialah rangkaian gelang, garisan berkembar atau suis beban unit terminal, dengan volum kecil dan keserasian dengan kabinet rangkaian gelang. Mengguna pakai reka bentuk padat yang selamat dan boleh dipercayai, dengan fungsi saling mengunci anti salah operasi yang komprehensif, kebolehpercayaan yang tinggi, dan operasi dan penyelenggaraan yang mudah. Peralatan voltan tinggi secara amnya menggunakan gabungan suis beban dan fius. Fius dilengkapi dengan impaktor. Selepas fius ditiup, penyerang akan menolak mekanisme pelepasan, dan suis beban tiga fasa akan melompat terbuka pada masa yang sama untuk mengelakkan operasi kehilangan fasa. Pada masa yang sama, jika mekanisme pengendalian elektrik digunakan, fungsi automasi pengagihan boleh dilaksanakan. Saluran keluar kabel 10kV struktur rangkaian gelang dilengkapi dengan penunjuk kerosakan tanah dan sensor jujukan sifar. Transformer boleh jenis terendam minyak atau kering, dengan pendawaian D, yn11. Memandangkan pelesapan haba yang tidak menguntungkan, pengudaraan semula jadi atau pengudaraan paksa atas boleh digunakan. Bilik voltan rendah dilengkapi dengan pemeteran dan pampasan kuasa reaktif, dan litar sekunder dan bilangan talian keluar boleh direka bentuk mengikut keperluan pengguna untuk memenuhi keperluan yang berbeza. Cangkang luar diperbuat daripada plat keluli atau plat aloi, dengan penutup atas dua lapisan dan penebat yang baik. Penampilan dan warna boleh diselaraskan dengan persekitaran. Ruang voltan tinggi, ruang pengubah, dan ruang voltan rendah dipisahkan ke dalam petak bebas oleh sekatan. Untuk pemantauan dan penyelenggaraan, peranti pencahayaan dipasang di setiap petak, dan suis lampu dikawal oleh pintu.

2. Struktur pengubah kotak gaya Amerika

(1) Transformer kotak gaya Amerika berkongsi suis voltan tinggi dan transformer dalam tangki minyak yang sama. Model pengubah kotak gaya Amerika biasa termasuk ZB1336, GE dan COOPER. Struktur dan pendawaian ditunjukkan dalam rajah GYPD00102003-2 dan GYPD00102003-3.

Transformer kotak gaya Amerika menggunakan struktur yang tertutup sepenuhnya dan terlindung sepenuhnya dengan keselamatan yang tinggi, yang boleh digunakan untuk rangkaian gelang dan terminal. Voltan tinggi dikawal oleh suis beban minyak empat kedudukan pautan tiga fasa jenis T atau jenis V, seperti ditunjukkan dalam Rajah GYPD00202002-04 dan GYPD00202002-05

2) Transformer menggunakan fius sandaran yang disambungkan secara bersiri dengan fius plug-in untuk memberikan perlindungan. Fius sandaran dipasang di dalam kotak dan hanya bertindak apabila terdapat kerosakan fasa dalaman dalam pengubah kotak, digunakan untuk melindungi talian voltan tinggi. Fius palam masuk berfius apabila terdapat litar pintas atau beban lampau pada bahagian kedua.

Kabel voltan tinggi disambungkan ke lengan dengan prestasi penebat yang baik, yang disambungkan ke palam kabel siku untuk mengelak bahagian hidup. Palam kabel siku ialah palam bertebat terlindung sepenuhnya yang boleh dimuatkan dan dicabut sepenuhnya, bersamaan dengan suis beban. Struktur ditunjukkan dalam Rajah GYPD00102003-6, tetapi jika ia disambungkan ke titik litar pintas, palam siku dan lengan hendaklah diganti.

D.Operasi Pencawang Kotak

1. Pencawang jenis kotak hendaklah diletakkan di tempat yang agak tinggi, bukan di kawasan rendah, untuk mengelakkan air hujan daripada memasuki kotak dan menjejaskan operasi peralatan. Apabila menuang pelantar konkrit, jurang harus dibiarkan pada bahagian voltan tinggi dan rendah untuk memudahkan pemasangan kabel masuk dan keluar. Semasa menggali asas, jika menemui tanah yang dibentuk oleh pengumpulan sampah atau tanah yang mengakis, ia mesti digali ke tanah pepejal, kemudian diisi semula dengan kualiti tanah yang baik dan dipadatkan, dan kemudian diisi dengan tiga lapisan tanah atau kerikil untuk memastikan kestabilan. daripada asas itu.

2. Sambungan pembumian dan neutral bagi pencawang jenis kotak berkongsi rangkaian pembumian yang sama. Grid pembumian secara amnya menggunakan kaedah memacu cerucuk pembumian di empat penjuru asas, dan kemudian menyambungkannya secara keseluruhan. Mesti ada dua sambungan yang boleh dipercayai antara pencawang jenis kotak dan grid pembumian. Selepas operasi, sambungan pembumian hendaklah diperiksa dengan kerap untuk memastikan ia tidak longgar atau berkarat. Ukur rintangan pembumian secara kerap, tidak melebihi 4 Ω.

3. Pencawang jenis kotak terutamanya menggunakan penyejukan peredaran udara semula jadi. Oleh itu, serpihan tidak boleh dilonggokkan di sekelilingnya, terutamanya pintu bilik transformer. Lubang pengudaraan louver juga perlu ditanggalkan secara berkala untuk memastikan peralatan tidak melebihi suhu maksimum yang dibenarkan.

Selepas perjalanan pemutus litar voltan rendah, punca harus dikenal pasti sebelum kuasa boleh dihantar untuk mengelakkan kemalangan daripada berkembang.

5. Ruang voltan tinggi pencawang jenis kotak harus dilengkapi dengan penangkap kilat zink oksida, dan kaedah pemasangan harus mudah untuk ujian dan penggantian.

6. Peralatan seperti suis rangkaian gelang, transformer, penangkap kilat, dan lain-lain di dalam bilik voltan tinggi hendaklah selalu diperiksa dan diselenggara, kecacatan harus ditemui dan ditangani dengan tepat pada masanya, dan ujian pencegahan penebat hendaklah dijalankan secara berkala. Jika ia dihentikan selama lebih daripada 3 bulan dan mula beroperasi semula, ujian pencegahan projek penuh perlu dijalankan.

7. Untuk menggantikan fius voltan tinggi tanpa kapasiti pecah, pengubah mesti dimatikan, dan interlock mekanikal mesti dilepaskan dengan betul semasa operasi, dan rod operasi bertebat mesti digunakan.

8. Semua lubang kabel masuk dan keluar dari pencawang jenis kotak hendaklah ditutup untuk mengelakkan haiwan kecil masuk dan menyebabkan kemalangan.

9. Mesti mempunyai tanda amaran "bahaya voltan tinggi" dan nombor papan nama untuk peralatan elektrik

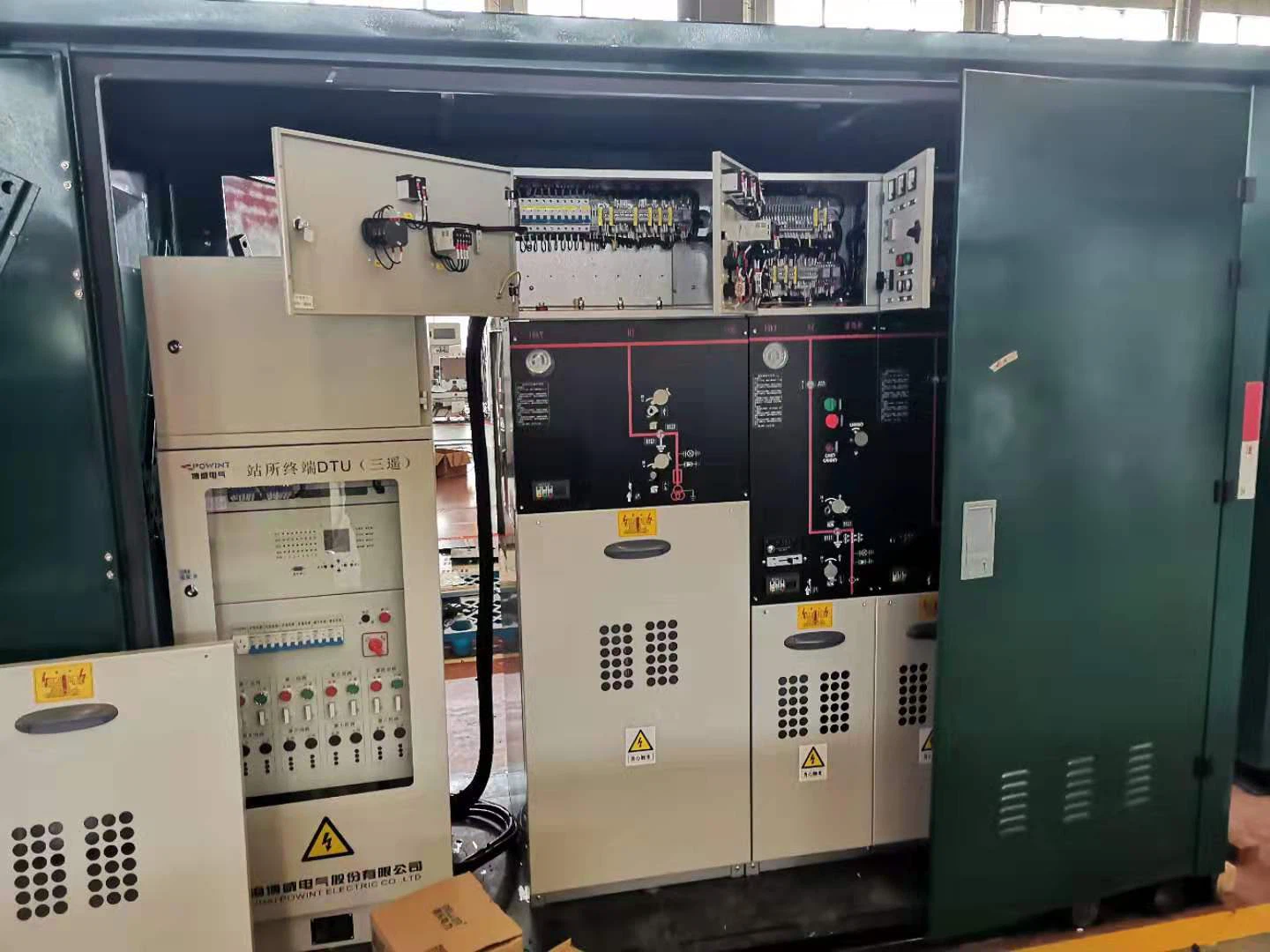

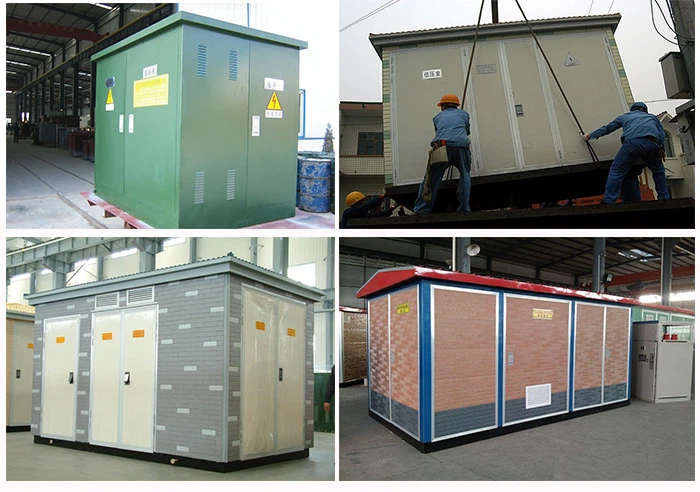

FOTO PRODUK

BENGKEL KILANG

PEMBUNGKUSAN & PENGHANTARAN

Soalan Lazim

S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.

S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.

S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda

S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.

S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.

S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.

Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk

Berikut adalah contoh pelanggan kami untuk rujukan anda

PELANGGAN AS

KEPERLUAN TEKNIKAL DAN CIRI-CIRI PERALATAN
Re:82 set pencawang padat
barang- Tidak.	Jadual Data Teknikal	Unit	Diperlukan (pada 3000 m	Data yang Ditawarkan
	Keperluan Data Sistem
1.05.10	Konduktor kuprum terkandas untuk pembumian
	Pengeluar	-
	bahan	-	tembaga
	keratan rentas	mm2	>50
	Panjang	m	>40
1.05.11	Batang pembumian
	Pengeluar	-
	taip	-
	Materia!	-
	Panjang	m
	Bahagian setiap batang	pcs
1.6	Pencawang Padat (Pilihan 1)
	Pengeluar	-		fengyuan
	taip	-		Luar
	Kelas perlindungan keseluruhan untuk pencawang lengkap	-	IP 44	IP 44
	Bahan kandang	-		GI
	Dimensi keseluruhan (W x L x H)
	untuk S/S dengan pengubah 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ untuk S/S dengan pengubah 1x100 kVA	mm/mm/mm		3000x1850x2150
	untuk S/S dengan pengubah 1x160 kVA	mm/mm/mm		3000x1850x2150
	• untuk S/S dengan pengubah 1x250 kVA	mm/mm/mm		3000x1850x2150
	Berat keseluruhan
	■ untuk S/S dengan pengubah 1x50 kVA	kg		1000kg.
	■ untuk S/S dengan pengubah 1x100 kVA	kg		1000kg.
	■ untuk S/S dengan pengubah 1x160 kVA	kg		1000kg.
	■ untuk S/S dengan pengubah 1x250 kVA	kg		1000kg.
1.6.1	Peralatan suis 20 kV
	Pengeluar	-		Chnt / Setaraf
	taip	-		RMU dalaman



JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
