Perkongsian pengetahuan dalam industri transformer tenggelam minyak

Perkongsian pengetahuan dalam industri transformer tenggelam minyak

Transformer terendam minyak terdiri daripada badan, tangki minyak, peranti penyejuk, peranti perlindungan dan peranti keluar.

Badan pengubah terendam minyak termasuk teras besi, penggulungan (penggulungan), penebat, plumbum dan penukar pili; Tangki bahan api termasuk badan dan aksesori tangki bahan api (injap saliran minyak, skru pembumian, troli, papan nama, dll.); Peranti penyejuk termasuk radiator dan penyejuk; Peranti pelindung termasuk tangki simpanan minyak, penunjuk minyak, saluran udara keselamatan, penyerap lembapan, elemen pengukur suhu dan geganti gas; Peranti keluar termasuk sesendal voltan tinggi dan rendah.

1. Teras besi: Teras besi adalah salah satu komponen paling asas bagi pengubah, iaitu bahagian litar magnet pengubah. Belitan primer dan sekunder pengubah berada pada teras besi. Untuk meningkatkan kekonduksian magnet litar magnet dan mengurangkan kehilangan arus pusar dalam teras besi, teras besi biasanya diperbuat daripada 0.35mm kepingan keluli silikon dengan penebat permukaan. Teras besi terbahagi kepada dua bahagian: tiang teras besi dan kuk besi. Lajur teras besi dilengkapi dengan penggulungan, dan kuk besi menghubungkan teras besi untuk menutup litar magnetik.

2. Penggulungan (gegelung): Penggulungan juga merupakan salah satu komponen paling asas pada transformer. Ia adalah bahagian litar pengubah, biasanya dibalut dengan wayar tembaga atau aluminium yang dibalut dengan kertas penebat. Penggulungan yang disambungkan ke grid kuasa voltan tinggi ialah belitan voltan tinggi, dan belitan yang disambungkan ke grid kuasa voltan rendah ialah belitan voltan rendah. Fungsi belitan adalah untuk membawa arus, menjana fluks magnet dan daya gerak elektrik teraruh.

3. Aksesori: Aksesori pengubah kuasa termasuk tangki minyak, konservator, penukar paip, saluran udara keselamatan, lengan penebat, dll. Fungsinya adalah untuk memastikan operasi pengubah yang selamat dan boleh dipercayai.

① Tangki minyak: Tangki minyak ialah kulit luar pengubah tenggelam minyak, di mana teras besi dan belitan pengubah diletakkan. Tangki itu diisi dengan minyak pengubah untuk penebat, dan terdapat kaedah penebat lain selain penebat minyak.

② Pemulihara minyak (konservator): dipasang di sebelah kiri atas tangki minyak untuk mengasingkan bahagian dalam tangki dari luar.

③ Keselamatan saluran udara (tiub kalis letupan): dipasang pada penutup atas tangki bahan api untuk melindungi peralatan dan mengelakkan kerosakan pada tangki bahan api sekiranya berlaku kerosakan. Apabila pengubah tidak berfungsi dan menghasilkan sejumlah besar gas, tekanan di dalam tangki minyak meningkat, dan gas dan minyak akan menembusi filem kalis letupan dan menyembur ke luar untuk mengelakkan tangki minyak daripada pecah.

④ Relay gas (relay gas): dipasang di saluran paip antara tangki minyak dan tangki simpanan pengubah, terutamanya sebagai peranti pelindung. Terdapat apungan dengan suis merkuri di dalam dan penyekat yang boleh memacu suis merkuri. Apabila pengubah tidak berfungsi, gas yang dihasilkan terkumpul di bahagian atas geganti gas, paras minyak jatuh, apungan tenggelam, dan suis merkuri disambungkan untuk menghantar isyarat; Apabila kerosakan serius berlaku pada pengubah, aliran minyak menembusi penyekat, dan penyekat melencong, memacu mekanisme untuk menyambungkan suis merkuri lain, menghantar isyarat dan tersandung.

⑤ Penukar paip: Dalam sistem kuasa, untuk mengawal voltan keluaran pengubah dalam julat yang dibenarkan, bilangan lilitan belitan utama pengubah perlu dilaraskan dalam julat tertentu. Oleh itu, belitan utama biasanya dilengkapi dengan paip, dipanggil penukar paip. Dengan menyambungkan suis dengan penyambung yang berbeza, bilangan lilitan belitan asal boleh diubah untuk mencapai peraturan voltan. Penukar pilin terbahagi kepada penukar pili semasa beban dan penukar paip off beban.

⑥ Lengan penebat: dipasang pada penutup tangki minyak pengubah, ia digunakan untuk memimpin hujung plumbum gegelung keluar dari tangki minyak dan melindungi plumbum dari tangki minyak. Lengan berpenebat porselin digunakan untuk voltan di bawah 1KV, lengan berisi gas atau minyak digunakan untuk voltan antara 10-35KV, dan lengan kapasitif digunakan untuk voltan melebihi 110KV.

⑦ Minyak pengubah: Keperluan: Kekuatan sederhana tinggi dan kelikatan rendah, titik pencucuhan tinggi dan titik pemejalan rendah, bebas daripada kekotoran seperti asid, alkali, habuk dan lembapan. Fungsi: Menguatkan penebat dan pelesapan haba

PAUTAN PRODUK

http://www.switchgear-china.com/power-distribution-transformer/oil-immersed-transformer/high-voltage-oil-immersed-distribution.html

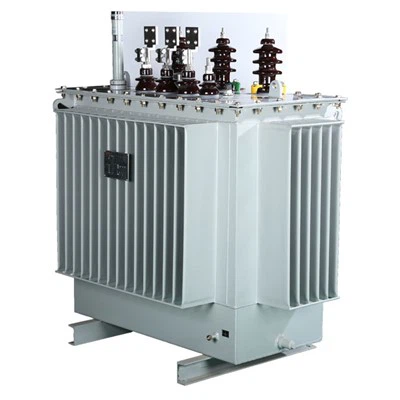

FOTO PRODUK
