H59 3 Pengubah Minyak 11kv/380v Fasa

H59 3 pengubah minyak 11kv/380v

Transformer Pengagihan Minyak adalah salah satu peralatan penting dalam sistem bekalan kuasa dan pengedaran bagi perusahaan perindustrian dan perlombongan serta bangunan awam. Mereka mengurangkan voltan rangkaian 10 (6) kV atau 35kV kepada voltan bas 230/400V yang digunakan oleh pengguna. Produk ini sesuai untuk AC 50 (60) Hz, kapasiti Plat Nama maksimum tiga fasa 2500kVA (kapasiti Papan Nama maksimum fasa tunggal 833kVA, pengubah satu fasa biasanya tidak disyorkan), dan boleh digunakan di dalam rumah (di luar). Apabila kapasiti 315kVA atau kurang, ia boleh dipasang pada tiang. Suhu ambien tidak lebih tinggi daripada 40 darjah, tidak lebih rendah daripada -25 darjah, suhu purata harian maksimum ialah 30 darjah, suhu purata tahunan maksimum ialah 20 darjah, dan kelembapan relatif tidak melebihi 90% (ambien suhu ialah 25 darjah ), Ketinggian tidak boleh melebihi 1000m. Jika ia tidak mematuhi syarat penggunaan di atas, pelarasan kuota yang sesuai hendaklah dibuat mengikut peruntukan GB yang berkaitan6450-86.

sejarah pembangunan

Minyak pengubah adalah cecair berasaskan petroleum yang berpotensi untuk pembakaran dan mempunyai kelemahan alam sekitar. Walau bagaimanapun, disebabkan prestasi cemerlang dan harga minyak transformer yang rendah, sebahagian besar transformer kuasa masih menggunakan minyak transformer sebagai penebat dan medium penyejukan.

Pada akhir abad ke-19, transformer mula menggunakan minyak transformer sebagai penebat dan medium penyejukan, yang membawa kepada kemunculan transformer tenggelam minyak. Sebagai tambahan kepada simpanan semula jadi yang banyak dan harga yang rendah, minyak transformer telah digunakan secara meluas kerana ciri-ciri berikut.

1) Apabila digunakan bersama dengan bahan gentian, prestasi penebat adalah baik, yang boleh mengurangkan jarak penebat dan mengurangkan kos.

2) Minyak pengubah mempunyai kelikatan yang rendah dan prestasi pemindahan haba yang baik.

3) Ia berkesan boleh melindungi teras besi dan penggulungan daripada pengaruh kelembapan di udara.

4) Lindungi kertas penebat dan kadbod daripada tindakan oksigen, mengurangkan penuaan bahan penebat, dan memanjangkan hayat perkhidmatan transformer.

Kecuali untuk beberapa pengubah bersaiz kecil dan sederhana dan pengubah gas tujuan khas, sebahagian besar pengubah besar dan sederhana masih menggunakan minyak pengubah sebagai medium penyejukan dan penebat.

Penebat transformer yang diresapi dengan minyak transformer mempunyai gred rintangan haba A dan suhu operasi jangka panjang 105 darjah .

pengelasan

Pembezaan fasa

Ia boleh dibahagikan kepada transformer tiga fasa dan transformer fasa tunggal. Dalam sistem kuasa tiga fasa, transformer tiga fasa biasanya digunakan. Apabila kapasiti terlalu besar dan terhad oleh keadaan pengangkutan, tiga pengubah fasa tunggal juga boleh digunakan dalam sistem kuasa tiga fasa untuk membentuk kumpulan pengubah.

Pembezaan penggulungan

Ia boleh dibahagikan kepada transformer dwi belitan dan transformer belitan tiga. Biasanya, transformer adalah pengubah belitan berganda, yang mempunyai dua belitan pada teras besi, satu adalah belitan asal dan satu lagi adalah belitan sekunder. Pengubah tiga belitan ialah pengubah dengan kapasiti yang lebih besar (melebihi 5600 kVA) yang digunakan untuk menyambungkan tiga talian penghantaran voltan yang berbeza. Dalam kes khas, terdapat juga pengubah Saton yang menggunakan lebih banyak belitan.

Klasifikasi struktur

Ia boleh dibahagikan kepada transformer jenis teras dan transformer jenis shell. Jika belitan dililitkan di sekeliling teras besi, ia adalah pengubah teras besi; Jika teras besi dililit di sekeliling pinggir belitan, ia adalah pengubah cangkerang besi. Kedua-duanya hanya berbeza sedikit dari segi struktur dan tidak mempunyai perbezaan asas pada prinsipnya. Pengubah kuasa adalah semua jenis teras besi.

Pengubah terutamanya terdiri daripada teras besi, penggulungan, tangki minyak, konservator, lengan penebat, penukar paip dan geganti gas.

1. Teras besi

Teras besi ialah bahagian litar magnet bagi sebuah transformer. Semasa operasi, kehilangan histerisis dan kehilangan arus pusar dijana untuk menjana haba. Untuk mengurangkan kehilangan pemanasan dan mengurangkan isipadu dan berat, teras besi terdiri daripada kepingan keluli silikon berorientasikan bijirin gulung sejuk dengan pekali kekonduksian magnet yang tinggi kurang daripada 0.35mm. Mengikut susunan penggulungan dalam teras besi, terdapat dua jenis: jenis teras dan jenis cangkang.

Dalam transformer kapasiti besar, untuk memastikan haba yang dihasilkan oleh kehilangan teras besi boleh dibawa sepenuhnya oleh minyak penebat semasa peredaran, untuk mencapai kesan penyejukan yang baik, saluran minyak penyejuk sering dipasang di teras besi. .

2. Penggulungan

Penggulungan dan teras besi adalah kedua-dua komponen teras pengubah. Disebabkan oleh rintangan belitan itu sendiri atau rintangan sentuhan pada sendi, ia diketahui daripada hukum Joule bahawa haba dihasilkan. Oleh itu, belitan tidak boleh melepasi arus yang lebih tinggi daripada arus undian untuk masa yang lama. Di samping itu, apabila melewati arus litar pintas, daya elektromagnet yang ketara akan dihasilkan pada belitan dan merosakkan pengubah. Terdapat dua jenis belitan asas: sepusat dan bertindih.

Kesalahan utama belitan pengubah ialah litar pintas antara pusingan dan litar pintas ke selongsong. Litar pintas interturn terutamanya disebabkan oleh penuaan penebat, atau kerosakan mekanikal pada penebat semasa beban lampau pengubah dan melalui litar pintas. Apabila paras minyak di dalam pengubah jatuh, menyebabkan penggulungan mendedahkan paras minyak, litar pintas antara giliran juga boleh berlaku; Di samping itu, apabila terdapat litar pintas melalui, disebabkan oleh kesan arus lebih, penggulungan berubah bentuk, menyebabkan kerosakan mekanikal pada penebat, dan juga menyebabkan litar pintas antara giliran. Apabila terdapat litar pintas antara pusingan, arus di dalam belitan litar pintas mungkin melebihi nilai undian, tetapi keseluruhan arus belitan mungkin tidak melebihi nilai undian. Dalam kes ini, perlindungan gas akan bertindak, dan dalam kes yang teruk, peranti perlindungan pembezaan juga akan bertindak. Punca litar pintas pada selongsong juga disebabkan oleh penuaan penebat, kelembapan minyak, penurunan paras minyak, atau kilat dan voltan lampau semasa operasi. Di samping itu, apabila litar pintas melalui berlaku, ubah bentuk belitan akibat arus lebihan juga boleh menyebabkan litar pintas pada selongsong. Apabila terdapat litar pintas pada selongsong, ia biasanya tindakan peranti perlindungan gas dan tindakan perlindungan pembumian.

3. Tangki bahan api

Badan (penggulungan dan teras besi) pengubah terendam minyak dipasang di dalam tangki yang diisi dengan minyak pengubah, yang dikimpal dengan plat keluli. Tangki minyak transformer sederhana dan kecil terdiri daripada cangkerang kotak dan penutup kotak. Badan pengubah diletakkan di dalam cangkerang kotak, dan penutup kotak boleh dibuka untuk mengangkat badan untuk penyelenggaraan.

Klasifikasi penyejukan penebat

Ia boleh dibahagikan kepada transformer tenggelam minyak dan transformer jenis kering. Untuk meningkatkan penebat dan keadaan penyejukan, teras besi dan penggulungan pengubah direndam bersama dalam tangki minyak yang diisi dengan minyak pengubah. Dalam situasi khas, seperti lampu jalan dan lampu lombong, pengubah kering juga digunakan.

Jenis terendam minyak

1. Transformer terendam minyak tidak tertutup: terutamanya termasuk S8, S9, S10 dan produk siri lain, digunakan secara meluas dalam perusahaan perindustrian dan perlombongan, pertanian dan bangunan awam.

2. Transformer tenggelam minyak tertutup: terutamanya termasuk S9, S9-M, S10-M dan siri produk lain, yang biasa digunakan di tempat yang mempunyai pencemaran minyak yang tinggi dan bahan kimia dalam industri petroleum dan kimia.

3. Transformer tenggelam minyak bermeterai: terutamanya tersedia dalam BS9, S9-, S10-, S11-MR, SH, SH12-M dan siri produk lain, boleh digunakan untuk pengagihan kuasa di pelbagai tempat seperti perusahaan perindustrian dan perlombongan, pertanian, dan bangunan awam.

Di samping itu, terdapat pelbagai transformer khas untuk tujuan tertentu. Contohnya, transformer voltan tinggi untuk ujian, transformer untuk relau elektrik, transformer untuk kimpalan dan transformer untuk litar thyristor, Transformer voltan dan transformer arus untuk alat pengukur.

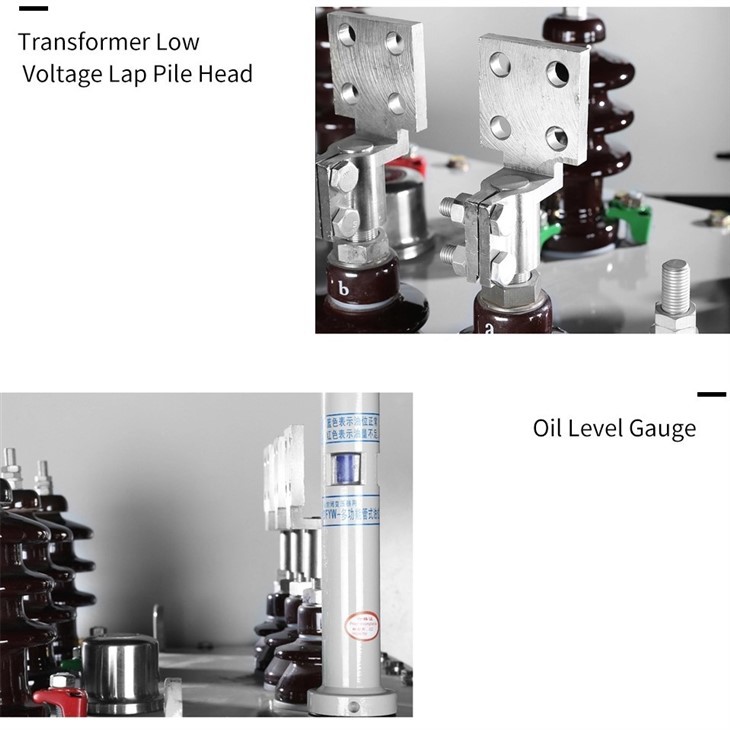

Ciri prestasi

a. Penggulungan voltan rendah transformer tenggelam minyak secara amnya menggunakan struktur silinder dengan penggulungan kerajang tembaga, kecuali wayar tembaga kapasiti kecil; Penggulungan voltan tinggi menggunakan struktur silinder berbilang lapisan, memastikan pengagihan lilitan ampere yang seimbang, kebocoran magnet yang rendah, kekuatan mekanikal yang tinggi dan rintangan litar pintas yang kuat.

b. Teras besi dan belitan masing-masing menggunakan langkah pengikat, dan bahagian pengikat seperti ketinggian dan petunjuk voltan rendah peranti dilengkapi dengan kacang anti longgar yang mengunci sendiri. Mereka menggunakan struktur teras tidak tergantung dan boleh menahan lebam pengangkutan.

c. Gegelung dan teras besi dikeringkan dengan vakum, dan minyak pengubah ditapis dan disuntik menggunakan proses vakum untuk meminimumkan kelembapan di dalam pengubah.

d. Tangki minyak menggunakan plat beralun, yang mempunyai fungsi pernafasan untuk mengimbangi perubahan volum minyak yang disebabkan oleh perubahan suhu. Oleh itu, produk ini tidak mempunyai tangki simpanan minyak, yang jelas mengurangkan ketinggian pengubah.

e. Oleh kerana penggantian tangki simpanan minyak dengan kepingan beralun, minyak pengubah diasingkan dari luar, dengan berkesan menghalang kemasukan oksigen dan air, yang boleh menyebabkan penurunan prestasi penebat.

f. Berdasarkan lima titik prestasi di atas, ia memastikan bahawa pengubah tenggelam minyak tidak memerlukan penggantian minyak semasa operasi biasa, mengurangkan kos penyelenggaraan pengubah dan memanjangkan hayat perkhidmatannya.

Titik pemilihan utama

Memuatkan alam semula jadi

1) Apabila terdapat sejumlah besar beban primer atau sekunder, adalah dinasihatkan untuk memasang dua atau lebih transformer. Apabila salah satu transformer diputuskan, kapasiti transformer yang tinggal boleh memenuhi penggunaan elektrik beban primer dan sekunder. 1, Beban sekunder hendaklah ditumpukan sebanyak mungkin dan tidak boleh terlalu tersebar.

2) Apabila kapasiti beban bermusim adalah besar, transformer khas perlu dipasang. Sebagai contoh, beban penghawa dingin dan penyejuk beku di bangunan awam yang besar, dan beban pemanasan elektrik pemanasan.

3) Apabila beban tertumpu adalah besar, transformer khas perlu dipasang. Seperti peralatan pemanasan besar, mesin X-ray besar, relau arka elektrik, dsb.

4) Apabila beban pencahayaan adalah besar atau penggunaan pengubah yang dikongsi untuk kuasa dan pencahayaan serius menjejaskan kualiti pencahayaan dan hayat mentol, pengubah pencahayaan khusus boleh dipasang. Secara umum, kuasa dan pencahayaan berkongsi pengubah.

Persekitaran penggunaan

Di bawah keadaan sederhana biasa, transformer tenggelam minyak atau transformer jenis kering boleh dipilih, seperti pencawang Elektrik bebas atau terpasang untuk perusahaan perindustrian dan perlombongan, pertanian dan pencawang Elektrik bebas untuk kawasan kediaman. Transformer yang tersedia untuk pemilihan termasuk S8, S9, S10, SC (B) 9, SC (B) 10, dsb.

Persekitaran suhu

① Kekalkan kestabilan jangka panjang pada suhu 220 darjah

② Mampu menahan operasi jangka pendek pada suhu 350 darjah

③ Kekalkan prestasi yang stabil pada julat suhu dan kelembapan yang luas

④ Pada suhu 250 darjah , ia tidak akan cair, mengalir atau menyokong pembakaran

⑤ Tiada gas toksik atau menghakis akan dibebaskan pada suhu 750 darjah

Keperluan pemasangan

1. Landasan asas pengubah hendaklah mendatar dan konservator minyak hendaklah mempunyai cerun 1-1.5%.

2. Transformer harus diperkukuh.

3. Plumbum primer dan sekunder pengubah tidak boleh menyebabkan tekanan pada sesendal.

Cangkerang pengubah disambungkan dengan kukuh ke titik neutral dan peranti pembumian untuk membentuk triniti 800KVA (pasang geganti gas).

ciri

kelebihan

1. Minyak pengubah mempunyai penebat yang baik dan kekonduksian haba, manakala minyak pengubah adalah murah.

2. Ia boleh menyelesaikan masalah pelesapan haba kapasiti tinggi dan penebat voltan tinggi dalam transformer.

keburukan

1. Minyak pengubah mempunyai kemudahbakaran dan boleh terbakar dan meletup apabila menghadapi api

2. Minyak transformer berbahaya kepada kesihatan manusia

3. Minyak transformer perlu diperiksa secara berkala

4. Prestasi pengedap transformer tenggelam minyak adalah lemah dan sepatutnya berumur, mengakibatkan kebocoran minyak yang teruk di tapak operasi, yang menjejaskan operasi peralatan yang selamat dan juga menjejaskan alam sekitar

5. Tahap penebat transformer terendam minyak adalah rendah, dan ia direka dan dibuat mengikut penebat Kelas A

Parameter Teknikal

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Pengubah pengedaran MV / LV tiga fasa dengan belitan MV dan LV dalam kuasa kuprum luka P=160KVA
- Pematuhan: NFC 52 100 - 52 112 dan 52 113 standard atau bahan yang setara
- Penyejukan semula jadi: ONAN
- Pelarasan voltan MV: dengan mematikan +/- 5% dalam lima (5) kedudukan
- Jenis: pada pos H61
- Kuasa nominal: 160KVA
- Voltan terkadar utama: 20,000V ± 5%
- Voltan sekunder: 410V off-load antara fasa / 240V antara fasa dan neutral
- Kekerapan: 50Hz
- Voltan litar pintas: 4%
- Kehilangan tanpa beban kurang daripada atau sama dengan 300W
- Kehilangan beban kurang daripada atau sama dengan 2000W
- Gandingan: Dyn11 dengan output neutral
- lintasan MV dan LV: dalam porselin































S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
A: Kami adalah kilang, Sebagai pengilang profesional 100% dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100%.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30% T/T terlebih dahulu, baki 70% sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.







Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila klik pada butang di bawah untuk menghantar maklumat kepada kami, dan kakitangan jualan kami akan menghubungi anda untuk memberikan anda lukisan reka bentuk



Berikut adalah contoh pelanggan kami untuk rujukan anda

Pelanggan Uzbekistan

Helaian Data N darjah 1-A: Transformer H61 20kV/400V daripada 100kVA

DESIGNASI	UNIT	DATA KHUSUS	DATA CALON
pembuat		Untuk ditunjukkan
Standard rujukan		IEC 60076
taip		fasa
Vat		Hermetik
Perlaksanaan		Tropika
Dielektrik		Minyak bebas PCB
Pemasangan		Di tiang
Suhu persekitaran operasi	ijazah	45
Kekerapan dinilai	Hz	50
Kuasa yang dinilai	Kva	100
Voltan primer yang dinilai	Kv	20
Tahap pengasingan ditugaskan ke sekolah rendah	Kv	24
Bilangan fasa di sekolah rendah		03
Voltan sekunder	V	400/230
Julat pelarasan voltan pada bahagian M apabila tanpa muatan	%	±2.5
Gandingan		DYn11
Voltan litar pintas	%	4 – 4.5
Bersaiz neutral untuk satu beban	%	100
Kehilangan vakum maksimum	W	230 - 460
Kerugian akibat beban Maxi	W	1450 - 2350
Suhu minyak keadaan mantap maksimum	ijazah	55
Suhu maksimum belitan dalam keadaan mantap	ijazah	60
Bahan penggulungan		Tembaga elektrolitik
Tahap hingar maksimum	Db	52
Tahan frekuensi industri 50Hz, 1 min	Kv	50 – 70
Rintangan gelombang kejutan (1.2/50 mikro)	Kv	125 - 170
Menyejukkan		ONAN
Papan nama		01
Sambungan pembumian		01
Dimensi Tinggi/lebar/dalam	mm x mm x mm	1200 X 1270 X 820
Jumlah jisim transformer termasuk minyak	Kg	700
Jisim minyak	Kg	160
CAT
		Tropika dan anti karat
	Nombor	Lapisan
		Pengikat
		Warna
		Pelan dan gambar rajah teknikal yang perlu disediakan.
