1, Apakah pengubah tenggelam minyak?

Transformer tenggelam minyak, juga dikenali sebagai transformer tenggelam minyak, ialah peranti pengubah yang menggunakan penyejukan minyak untuk mengurangkan suhu pengubah. Tidak seperti pengubah kering, badan utama pengubah tenggelam minyak dipasang dalam tangki minyak keluli dikimpal yang diisi dengan minyak penebat. Apabila transformer tenggelam minyak sedang beroperasi, haba daripada gegelung dan teras besi mula-mula ditukar menjadi minyak penebat dan kemudian menjadi medium penyejukan. Mengikut kapasiti, ia boleh dibahagikan kepada pengubah penyejukan Percuma terendam dan pengubah penyejukan udara paksa terendam.

2, Struktur dan prinsip kerja transformer tenggelam minyak

Transformer tenggelam minyak secara strukturnya serupa dengan transformer Ia adalah salah satu jenis transformer yang dikelaskan mengikut bentuk penebat teras besi. Oleh itu, ia mempunyai ciri-ciri gegelung terendam minyak yang boleh dikenali, yang boleh mengurangkan peta haba peralatan di dalamnya.

Komponen asas jenis terendam minyak terdiri daripada teras magnet, belitan, dan sesendal. Teras magnet menyediakan laluan untuk fluks magnet. Penggulungan mencipta medan magnet yang terdiri daripada gegelung konduktor dililit di sekeliling teras besi dan ditebat dengan penghalang kadbod dan lapisan pelindung. Ketebalan lapisan penebat belitan meningkat dengan peningkatan voltan. Sesendal menghubungkan belitan pengubah ke pencawang.

Transformer jenis minyak digunakan untuk pengagihan kuasa atau pencawang. Teras dan gegelungnya direndam dalam minyak, yang boleh menyejukkan dan menebat. Minyak beredar melalui paip dalam gegelung dan di sekeliling gegelung dan komponen teras besi melalui perolakan. Minyak disejukkan secara luaran oleh tangki bahan api pada nilai berkadar rendah, dan oleh radiator-yang disejukkan udara pada nilai berkadar tinggi.

3, Jenis transformer tenggelam minyak

Terdapat dua jenis utama pengubah terendam minyak: pengubah-satu fasa dan tiga-pengubah fasa.

A. Transformer terendam minyak satu fasa

B. Tiga-pengubah tenggelam minyak

4, Tujuan menggunakan transformer tenggelam minyak

Transformer jenis minyak boleh dipasang di atas tanah, tapak atau tiang untuk kegunaan luar. Mereka menyediakan prestasi yang cekap dalam pelbagai aplikasi, termasuk rangkaian penghantaran dan pengedaran, penjanaan tenaga boleh diperbaharui, dan industri kecil.

Pengubah minyak mempunyai kapasiti yang besar, jadi ia akan menjimatkan banyak elektrik, meminimumkan kehilangan tenaga, menjimatkan tenaga, dan mengurangkan kos pengguna. Bukan itu sahaja, minyak dalam mesin juga boleh menyejukkan teras wayar dalaman, dengan itu meningkatkan ketahanan dan prestasi elektrik peralatan pengubah.

5, Langkah berjaga-jaga untuk menggunakan-transformer tenggelam minyak

1. Transformer terendam minyak menggunakan minyak untuk operasi, jadi kualiti minyak akan menjejaskan jangka hayat dan keselamatan pengubah dengan ketara.

2. Semasa penggunaan, adalah perlu untuk sentiasa memeriksa dan menyelenggara sistem pengubah untuk memastikan operasi normal dan selamat mesin. Jika tidak, terdapat risiko tinggi masalah dan bahaya yang melampau.

3. Bahan buangan yang dihasilkan oleh petroleum terdedah kepada pencemaran alam sekitar dan menjejaskan kehidupan orang sekeliling. Oleh itu, pelupusan sisa secara beransur-ansur juga penting

ciri:

Transformer yang dihasilkan oleh syarikat kami menggunakan jenis struktur penebat baharu, yang meningkatkan-rintangan litar pintas; teras besi diperbuat daripada plat keluli silikon bergulung-berkualiti tinggi-. Penggulungan voltan tinggi-diperbuat daripada wayar kuprum bebas-oksigen berkualiti tinggi-dan menggunakan struktur silinder berbilang lapisan. Semua bahagian kukuh dirawat dengan-rawatan longgar khas.

Produk ini mempunyai ciri-ciri kecekapan tinggi dan penggunaan rendah, yang boleh menjimatkan banyak penggunaan dan kos operasi.

Bahan berkualiti:

1) Pilih-dawai kuprum bebas oksigen dengan kerintangan rendah dan lalui satu siri rawatan permukaan tambahan untuk menjadikannya lebih licin, bebas daripada burr dan bucu tajam, supaya kehilangan beban pengubah dikurangkan dan prestasi elektrik lebih dipercayai.

2) Pilih-plat keluli silikon berkualiti tinggi. Dengan peningkatan tahap prestasi, penggunaan plat keluli silikon dengan kehilangan unit yang lebih rendah boleh mengurangkan kehilangan-tanpa beban pengubah.

3) Pilih-bahagian penebat kayu berlamina berkualiti tinggi, yang tidak akan putus, walaupun di bawah tindakan arus litar- pintas, wayar tidak akan bergerak.

4) Pilih minyak transformer selepas penapisan dalam. Kandungan air, gas dan kekotoran yang lebih rendah menjadikan pengubah berfungsi lebih dipercayai.

5) Pilih-bahan pengedap getah berkualiti tinggi untuk mencegah penuaan dan mencegah kebocoran dengan berkesan.

6) Semua bahan mentah telah lulus pemeriksaan kualiti, dan semua pengeluar bahan mentah telah disemak dengan ketat mengikut piawaian kebangsaan ISO9000.

Keadaan penggunaan biasa pengubah:

Ketinggian tidak melebihi 1000m;

Suhu persekitaran:

Suhu maksimum + 40 darjah

Purata suhu bulan paling panas ialah +30 darjah

Suhu purata tahunan maksimum + 20 darjah

Suhu luaran minimum -25 darjah

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Tiga-pengubah pengedaran MV / LV dengan belitan MV dan LV dalam kuasa kuprum luka P=160KVA

- Pematuhan: NFC 52 100 - 52 112 dan 52 113 standard atau bahan yang setara

- Penyejukan semula jadi: ONAN

- Pelarasan voltan MV: dengan mematikan +/- 5% dalam lima (5) kedudukan

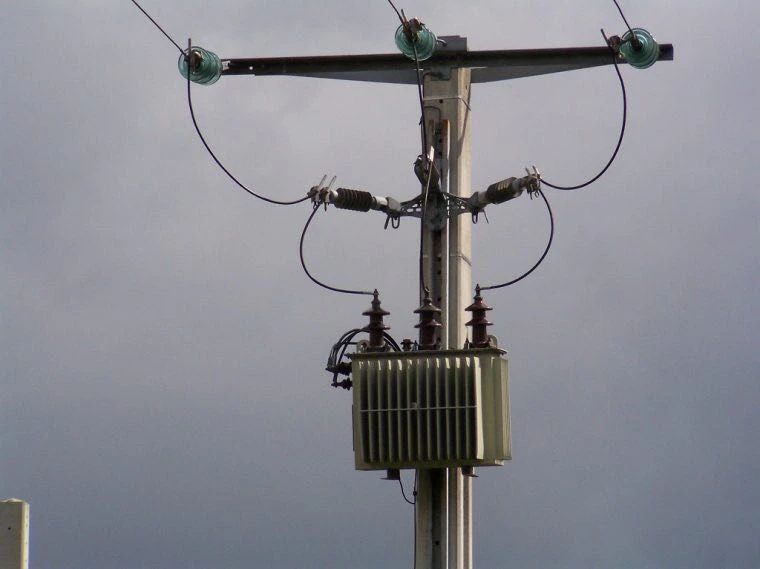

- Jenis: pada siaran H61

- Kuasa nominal: 160KVA

- Voltan terkadar utama: 20,000V ± 5%

- Voltan sekunder: 410V dimatikan-beban antara fasa / 240V antara fasa dan neutral

- Kekerapan: 50Hz

- Voltan litar- pintas: 4%

- Tiada-kehilangan beban kurang daripada atau sama dengan 300W

- Kehilangan beban kurang daripada atau sama dengan 2000W

- Gandingan: Dyn11 dengan output neutral

- Persimpangan MV dan LV: dalam porselin

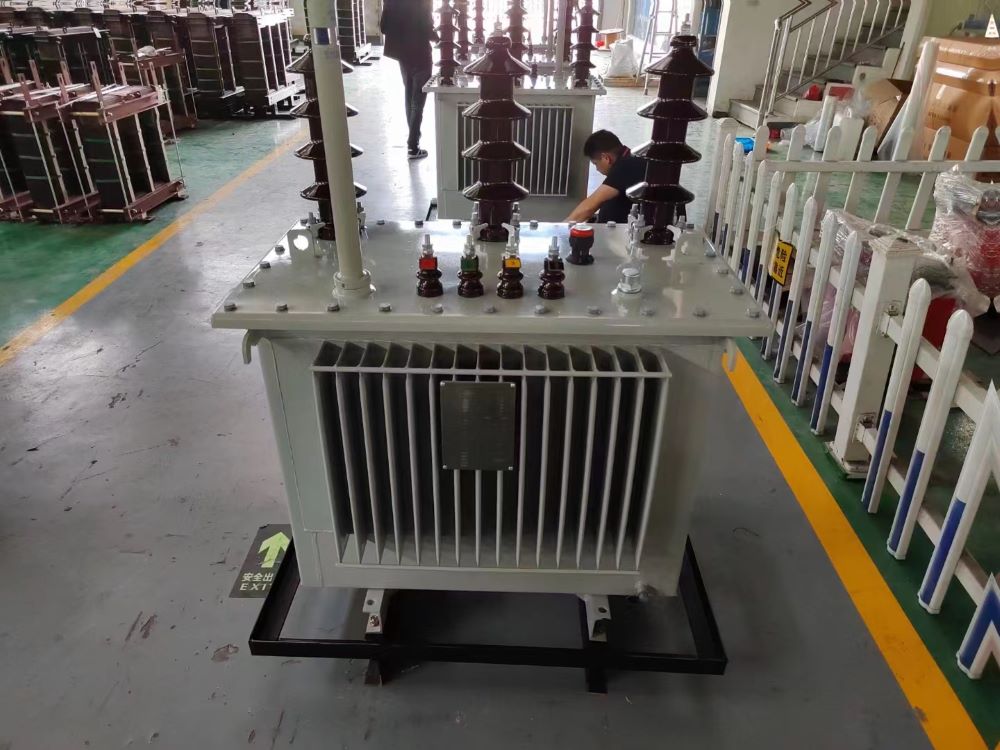

Imej Produk

TINJAUAN SYARIKAT

Fengyuan Power ialah pengeluar peralatan pengagihan kuasa voltan tinggi, sederhana dan rendah. Produk meliputi kabinet suis voltan tinggi dan rendah, pengubah jenis-kering, pemutus litar vakum dalaman dan luaran, transformer, kabinet suis penebat udara, kabinet rangkaian gelang berisi gas-, pencawang pasang siap dan banyak produk lain, menyediakan penyelesaian sistem dan penyelesaian perkhidmatan kepada pengguna. Voltan undian produk ialah 0.4kV-40.5kV, dan arus undian ialah 630A-4000A. Penunjuk teknikal pelbagai produk telah mencapai piawaian kebangsaan dan piawaian industri.

PAMERAN

Pembungkusan & Penghantaran

Pensijilan:

Produk ini biasanya disesuaikan.

Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.

Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk

Berikut adalah contoh pelanggan kami untuk rujukan anda

Pelanggan Togo

Helaian Data N darjah 1-A: Transformer H61 20kV/400V daripada 100kVA

JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
