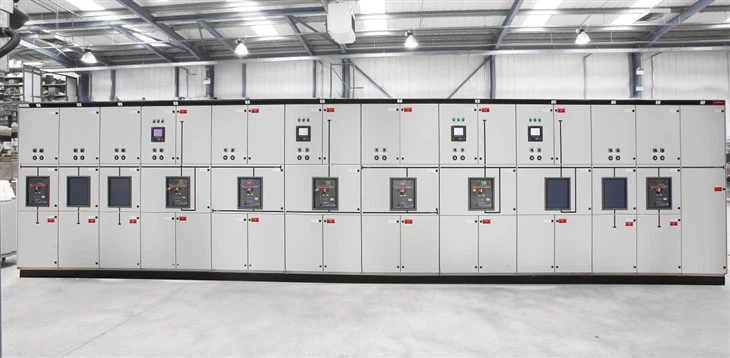

HV SF6 12kv Gis Switchgear

HV SF6 12kv gis switchgear

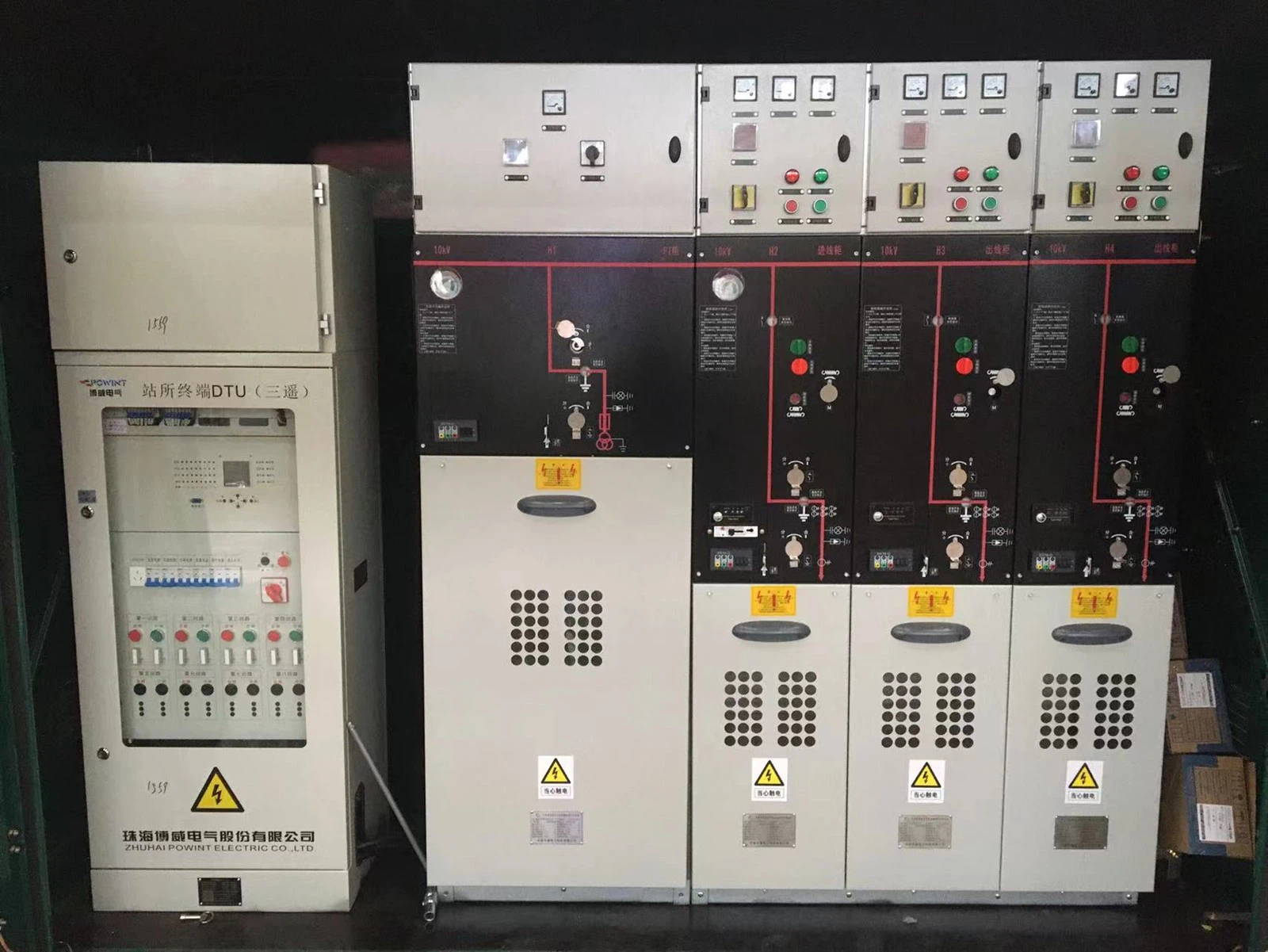

Struktur komposisi kabinet rangkaian gelang 10KV agak kompleks, biasanya terdiri daripada pelbagai komponen seperti suis utama, suis beban, fius, dan penderia voltan dan arus. Suis utama bertanggungjawab terutamanya untuk mengawal on-off talian voltan tinggi, manakala suis beban digunakan untuk mengawal aliran elektrik semasa proses penghantaran, mencapai peraturan dan kawalan sistem elektrik. Fius ialah langkah perlindungan yang boleh memutuskan litar dalam tempoh yang singkat apabila situasi tidak normal seperti arus lebih atau litar pintas berlaku dalam sistem, memastikan operasi sistem kuasa yang selamat dan stabil. Penderia voltan dan arus boleh mencapai pertimbangan dan pemantauan maklumat semasa dan voltan, dan mempunyai fungsi penderiaan dan maklum balas yang penting.

Julat penggunaan kabinet rangkaian cincin 10KV adalah luas, terutamanya digunakan dalam pelbagai sistem kuasa seperti grid kuasa bandar, perusahaan perindustrian dan perlombongan, dan grid kuasa luar bandar. Dalam majlis-majlis penting, seperti bilik suis jalur lebar, bilik komputer, dsb., kabinet rangkaian gelang 10KV juga merupakan peralatan kuasa yang penting. Ia boleh memainkan peranan penting dalam mengasingkan, mengedar dan melindungi litar, memastikan bekalan kuasa yang selamat, boleh dipercayai dan stabil.

Ringkasnya, unit utama gelang 10KV adalah peralatan penting dalam sistem kuasa, yang sangat penting untuk memastikan kualiti dan kestabilan bekalan kuasa. Ia mempunyai pelbagai aplikasi dan boleh memenuhi keperluan sistem kuasa yang berbeza, memberikan sokongan yang kuat untuk pembangunan normal pengeluaran dan kehidupan manusia.

Alat suis penebat udara biasa, seperti kabinet KYN28 dan 28, juga dikenali sebagai kabinet pemasangan pertengahan, menggunakan penebat udara, kereta tangan berfungsi dipasang pertengahan dan reka bentuk berperisai logam. Alat suis dipisahkan oleh sekatan logam kepada empat petak bebas: petak bar bas, petak kereta tangan, petak kabel dan petak instrumen, memenuhi tahap kehilangan kesinambungan operasi LSC2B, iaitu unit berfungsi dan petak kabel boleh dibaiki apabila petak bar bas sedang hidup; Apabila kabel masuk dielektrik, petak bas boleh dibaik pulih untuk memastikan kesinambungan bekalan kuasa. Kegagalan satu kabinet suis tidak akan membawa kepada kegagalan kuasa seluruh baris kabinet, begitu juga kesalahan Arka dalaman satu kabinet suis menyebabkan kebakaran dan operasi berterusan, dan semua kabinet suis akan terbakar. Tahap partition gear suis termasuk tahap PM dan PI, iaitu, partition, injap, dll. semuanya diperbuat daripada logam, iaitu tahap PM. Bagaimanapun, jika ia adalah papan penebat, ia adalah tahap PI.

Kereta tangan berfungsi pusat termasuk pemutus litar, pengasingan, Pengubah voltan, pemeteran dan kereta tangan lain. Kereta tangan dilengkapi dengan kereta casis untuk memandu kereta tangan berfungsi untuk bertukar antara kedudukan ujian dan kedudukan kerja. Secara amnya, ayunan dalam jarak ialah 200 mm. Modul berfungsi mempunyai lengan sesentuh utama dan sesentuh. Sebagai contoh, kutub atas dan bawah pemutus litar mempunyai kenalan untuk merealisasikan sambungan dan pemotongan talian dan memainkan peranan pengasingan. Modul pengubah voltan hanya mempunyai satu bahagian sesentuh untuk merealisasikan pemerolehan voltan tinggi. Kenalan modul berfungsi disambungkan secara dinamik kepada kenalan statik di dalam kotak kenalan suis. Kotak sesentuh mengaktifkan perisai penebat elektrik dan sokongan mekanikal. Terdapat plat injap di hadapan kotak sesentuh, dan mekanisme injap mendorong injap untuk membuka atau menutup apabila kereta tangan masuk dan keluar dari kotak sesentuh untuk memastikan semua bahagian hidup (sentuhan statik) dilindungi logam dan kakitangan tidak menyentuh. bahagian hidup voltan tinggi selepas kereta tangan keluar dari petak. Penghantaran isyarat dan kawalan operasi modul disambungkan ke suis melalui palam sekunder.

Lebar alat suis dengan arus 1250A biasanya 800mm, kedalaman 1400mm, dan ketinggian ialah 2200mm. Lebar alat suis dengan arus 2500A dan ke atas ialah 1000mm. Lebar kabinet pusat miniatur ialah 550/600mm.

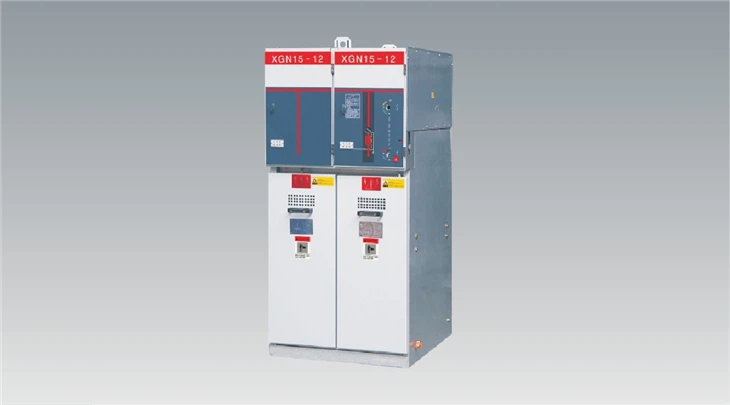

Kabinet udara bukan sahaja kabinet pusat, tetapi juga kabinet tetap XGN dan kabinet suis yang dipasang tiga dalam satu sisi. Pemutus litar dipasang dan dipasang di dalam kabinet, dan suis pengasingan atas dan/atau bawah berada dalam struktur kotak, yang berbeza daripada struktur berperisai. Struktur kotak adalah di mana semua komponen voltan tinggi dan busbar dipasang dalam satu kotak dengan kurang pemisahan dalaman, secara amnya memenuhi keperluan LSC1 atau LSC2, iaitu, jika mana-mana bahagian kabinet suis tidak berfungsi, keseluruhan kabinet suis perlu dimatikan, Kesinambungan bekalan kuasa tidak dapat dijamin.

XGN agak matang, dan terdapat juga alat suis jenis KGN, yang boleh mencapai arus 5000 atau bahkan 6300A. Arus tahan jangka pendek selama 3 saat juga boleh mencapai 50 atau 63kA. Untuk aplikasi khas seperti kilang keluli dengan beban besar, jenis tetap mengurangkan pemanasan sambungan dinamik, dan berbilang sesentuh suis pengasingan disambung secara selari, yang boleh membawa arus besar dan menahan arus litar pintas yang tinggi.

Suis tiga dalam satu menggunakan pemutus litar vakum yang dipasang di sisi dan direka bentuk dengan suis pengasingan dan pembumian bersepadu. Kelebihannya ialah ia sangat bersepadu dan padat, mengurangkan panjang litar konduktif, mengakibatkan pemanasan rendah. Sesentuh pengasingan disambungkan terus ke sesentuh bar bas suis, dan mekanisme pengendalian disepadukan di dalam kotak mekanikal. Operasi berurutan dan saling mengunci mekanikal adalah mudah dan boleh dipercayai, tanpa memerlukan mekanisme pendorongan dan saling kunci tambahan. Susun atur yang dipasang di sisi, dengan jarak yang besar antara fasa, memenuhi sepenuhnya keperluan pelepasan udara, sekali gus mencapai reka bentuk yang sempit. Lebar 400/450mm sangat mengurangkan keluasan lantai, menyediakan penyelesaian termaju untuk pengagihan kuasa bandar bagi setiap inci tanah dan setiap inci emas. Ia mempunyai kelebihan yang jelas untuk stesen suis pasang siap, pengubahsuaian bilik pengagihan kuasa, dan kawasan lain. Pemutus litar tiga dalam satu juga boleh dijadikan struktur kereta tangan secara keseluruhan, yang boleh diekstrak dari bahagian dalam alat suis, memberikan kemudahan untuk penyelenggaraan dan pembaikan. Kereta tangan bersepadu diekstrak dari luar kabinet, dan plat injap secara automatik menyekat sentuhan statik pada bahagian busbar, memastikan badan hidup tidak terdedah apabila pintu petak dibuka, memastikan keselamatan dan memenuhi lima keperluan saling kunci pencegahan.









S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.



Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk



Berikut adalah contoh pelanggan kami untuk rujukan anda

pelanggan Rusia

7.1	Jadual jaminan teknikal : unit utama cincin
item	Penerangan	Unit	Keperluan	Nilai terjamin
1.0	Jenis / model	-	negeri	RMU
2.0	Medium penebat	-	Vakum /SF6	SF6
2.1	Perantara yang mengganggu		Vakum /SF6	SF6
2.2	Perlindungan pengubah (Fius/pemutus litar)		pemutus litar	pemutus litar
3.0	Standard permohonan	-	IEC dan BS	IEC
4.1	Penarafan Voltan Nominal	kV	11	11
4.2	Penilaian Voltan Maksimum	kV	12	12
4.3	Kekerapan Dinilai	Hz	50	50
4.4	Kekerapan Kuasa dengan voltan	kV	28	28
4.5	Impuls menahan voltan	KVp	95	95
5.0	Bar bas semasa dinilai	A	630	630
5.1	Kabel Semasa Dinilai (suis)	A	630	630
5.2	Arus berkadar (T-OFF)	A	125	125
5.3	Arus berkadar untuk pemutus litar	A	125	125
6.0	Kapasiti Pecah
6.1	Gelung tertutup (Suis kabel)	A	630	630
6.4	Arus pemutus litar pintas	Ka	20	20
6.5	Kapasiti membuat dinilai	Ka	50	50
6.6	Dinilai semasa masa singkat 3 saat	Ka	20	20
7.0	Dimensi			CTC	CCTC
	Ketinggian	Mm		1950	1950
	Lebar	Mm		1170	1545
	Kedalaman	mm		750	750
8	Adakah RMU dikilangkan di bawah lesen, jika ya nyatakan nama syarikat			HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD.



JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
