Switchgear Tertutup Logam AC Voltan Tinggi

Switchgear Tertutup Logam AC Tegangan Tinggi KYN28-12 Alat suis tertutup logam AC voltan tinggi (3.6 ～ 12kV, tiga fasa, AC, 50Hz) adalah peranti penghantaran dan pengedaran untuk menerima dan mengagihkan kuasa dalam sistem bas tunggal bersegmen. Ia digunakan terutamanya untuk penerimaan kuasa kecil dan sederhana ...

Hantar pertanyaan

Description/kawalan

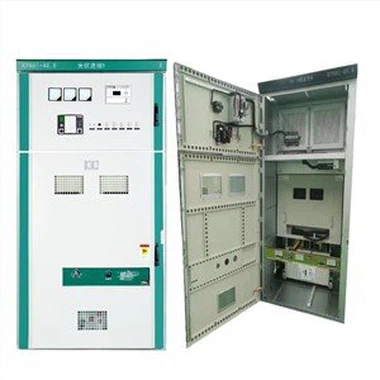

Switchgear Tertutup Logam AC Voltan Tinggi

Alat suis tertutup logam AC voltan tinggi KYN28-12 (3.6 ～ 12kV, tiga fasa, AC, 50Hz) adalah peranti penghantaran dan pengedaran untuk menerima dan mengagihkan kuasa dalam sistem bas tunggal bersegmen. Ia digunakan terutamanya untuk penerimaan kuasa kecil dan kecil penjana sederhana, pengagihan kuasa perusahaan perindustrian dan perlombongan, dan penerimaan kuasa dan penghantaran pencawang sekunder. Ia digunakan dalam loji kuasa untuk mengawal, melindungi dan memantau.

Projek			Unit	Data
Nilai voltan			kV	3.6,7.2,12
Kekerapan dinilai			Hz	50
Pemutus litar diberi nilai semasa			A	630, 1250, 1600, 2000, 2500, 3150, 4000
Nilai arus suis			A	630, 1250, 1600, 2000, 2500, 3150, 4000
Dinilai arus tahan pendek (4s)			kA	16,20,25,31.5,40,50
Nilai tahan arus puncak (nilai puncak)			kA	40,50,63,80,100,125
Nilai arus litar pintas yang dinilai			kA	16,20,25,31.5,40,50
Arus membuat litar pintas dinilai (nilai puncak)			kA	40,50,63,80,100,125
Tahap penebat dinilai	1min frekuensi daya tahan voltan	interpolar, Antara kutub	kV	24,32,42
		antara kenalan terbuka	kV	24,32,48
	Impuls kilat menahan voltan (nilai puncak)	interpolar, Antara kutub	kV	40,60,75
		antara kenalan terbuka	kV	46,70,85
Gred perlindungan
Catatan: 1. Kapasiti litar pintas CT harus dipertimbangkan secara berasingan.
2. Arus arus 3000m ~ 4000m di atas permukaan laut W1250A Nilai arus pecah W31.5ka.
