Panel Suis Tertutup Logam AC Dalaman

KYN28A-12 Panel Alat Suis Tertutup Logam AC Dalaman Alat suis ialah set lengkap peranti pengagihan kuasa untuk bar bas tunggal AC tiga fasa dan sistem keratan bar bas tunggal dengan voltan berkadar 12kV dan frekuensi berkadar 50Hz. Ia digunakan terutamanya untuk penerimaan kuasa dan penghantaran...

Hantar pertanyaan

Description/kawalan

KYN28A-12 Panel Suis Tertutup Logam AC Dalaman

Alat suis ialah satu set lengkap peranti pengagihan kuasa untuk bar bas tunggal AC tiga fasa dan sistem keratan bar bas tunggal dengan voltan undian 12kV dan frekuensi undian 50Hz. Ia digunakan terutamanya untuk penerimaan kuasa dan penghantaran loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, bangunan awam dan unit lain, serta untuk pemantauan, kawalan dan perlindungan motor voltan tinggi, kapasitor dan transformer.

parameter teknikal

item	Unit	Nilai
Voltan terkadar	KV	3.6　7.2　12
Nilai semasa	A	630　1250 1600 2000　2500　3150 4000
Kekerapan dinilai	HZ	50
Dinilai masa singkat menahan arus	KA	16　20 25　31.5　40 50
Puncak ternilai menahan arus	KA	40　50　63 80　 100 125
Kekerapan kuasa terkadar menahan voltan	KV	42 (1 min)
Impuls kilat berkadar menahan voltan	KV	75
Tempoh dinilai litar pintas	S	4
Gred perlindungan		IP4X

Gunakan persekitaran

Suhu udara ambien tidak boleh lebih tinggi daripada ditambah 45 darjah dan tidak lebih rendah daripada 25 darjah .

Keadaan atmosfera: purata harian tidak melebihi 95 peratus , dan purata bulanan tidak melebihi 90 peratus .

Ketinggian tidak melebihi 2000 meter.

Peranti dipasang di tempat di mana tidak ada bahaya kebakaran, letupan, getaran dan kejutan yang teruk, dan di mana ia tidak mencukupi untuk mendedahkan komponen elektrik kepada kakisan yang tidak sepatutnya.

Keamatan gempa bumi tidak melebihi 8.

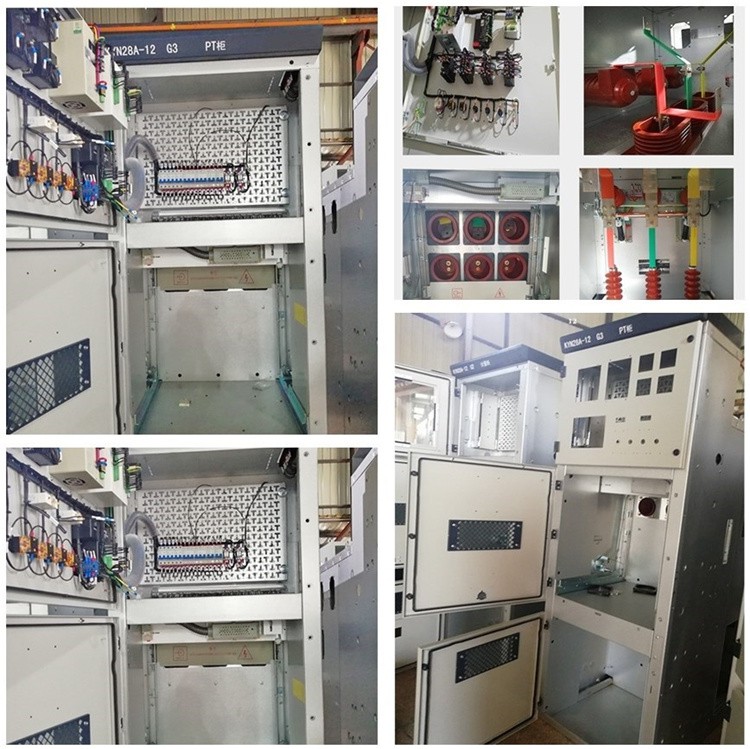

Indoor AC Metal Enclosed Switchgear Panel

Indoor AC Metal Enclosed Switchgear Panel Price

Indoor AC Metal Enclosed Switchgear Panel Factory

AC Metal Enclosed Switchgear Panel

Arahan Pesanan

Pengguna perlu menyediakan dokumen berikut sebelum membuat pesanan:

Skim pendawaian utama dan rajah sistem satu talian.

Susun atur alat suis.

Gambarajah pendawaian sekunder dan gambarajah terminal.

Model, spesifikasi dan kuantiti komponen utama.

Jenis busbar, bahan, warna kabinet.

Jika anda memerlukan jambatan bas, sila berikan jenama dan dokumen yang sepadan.

Senarai alat ganti dan kuantiti.

Untuk syarat perkhidmatan khas, sila maklumkan sebelum membuat pesanan.

Sijil

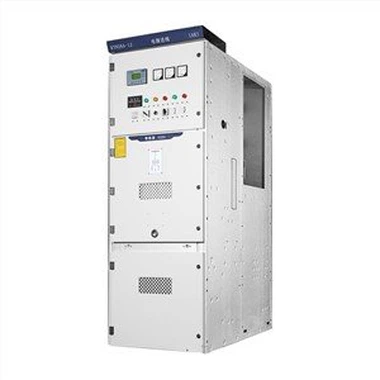

High Voltage Electrical Distribution Board

Pembungkusan & Penghantaran

Secara amnya, kami akan menggunakan pembungkusan kayu yang sesuai untuk pengangkutan jarak jauh seperti pengangkutan laut. Kami juga boleh menyesuaikan pembungkusan khas mengikut keperluan pelanggan.
