KYN28A-12 perkakas suis boleh ditarik balik berperisai logam dalaman digunakan terutamanya untuk loji kuasa, perusahaan perindustrian dan perlombongan, serta pencawang sekunder dalam sistem kuasa untuk pengumpulan kuasa, penghantaran dan permulaan motor besar. Laksanakan kawalan, perlindungan, pemantauan masa nyata dan pengukuran. Ia mempunyai lima fungsi pencegahan yang lengkap dan boleh dilengkapi dengan pemutus litar vakum Zhejiang VS1 (ZN63A-12), serta pemutus litar vakum VD4 yang dihasilkan oleh pemutus litar vakum ABB, jenis HS (ZN82-12) dihasilkan oleh Shanghai Fuji Electric Switch Co., Ltd. dan pemutus litar vakum jenis VEP (ZN96-12) ​​yang dihasilkan oleh Xiamen Huadian Switch Co., Ltd., sebuah syarikat usaha sama asing Sino. Pada masa ini, ia digunakan secara meluas dalam pasaran 12KV.



1. Maksud Model

KYN28A-12

Ciri-ciri persekitaran kabinet berperisai: nombor penyelesaian utama boleh tanggal: nombor reka bentuk: dalam

2. Dimensi keseluruhan kabinet: (skim talian masuk dan keluar overhed standard; skema talian masuk dan keluar kabel)

*Skim standard untuk saluran masuk dan keluar kabel serta kabinet sesentuh: lebar 800 (1000) × 1500 dalam × 2300 tinggi

*Skim standard untuk talian masuk dan keluar atas: lebar 800 (1000) × Dalam 1660 × 2300 tinggi

Nota: 1. GZS1 ditambah saluran masuk dan saluran keluar kabel dan skema standard kabinet sesentuh: lebar 650 × 1500 dalam × 2300 tinggi; Jarak antara fasa ialah 150mm; Jarak fasa kabinet GZS1 dengan lebar 800 ialah 210mm; Jarak antara kabinet dengan lebar 1000 ialah 275mm;

Pengenalan kepada Lima Pencegahan Saling:

(1) Apabila kereta tangan ditutup dalam kedudukan kerja kabinet, elektromagnet pengunci di dalam casis kereta tangan dikunci pada skru dan tidak akan ditarik untuk menghalang kereta tangan daripada secara tidak sengaja menarik pemutus litar dengan beban.

(2) Apabila suis pembumian berada dalam kedudukan tertutup, rod tolak dalam mekanisme saling kunci gelendong suis pembumian ditolak ke dalam rel panduan kereta tangan dalam kabinet, jadi kereta tangan pemutus litar yang dilengkapi tidak boleh ditolak ke dalam kabinet.

(3) Selepas kereta tangan pemutus litar ditutup dalam kedudukan kerja, bahagian keluar dielektrik, dan suis pembumian tidak boleh ditutup pada masa ini Rod tolak dalam mekanisme saling kunci gelendong suis pembumian disekat, dan pemegang kendaliannya tidak boleh mengendalikan gelendong suis pembumian

(4) Untuk kabinet kemasukan kabel; Kabinet bahagian busbar dan skema pengubah terpakai dilengkapi dengan kunci elektromagnet pada pintu bawah disebabkan oleh elektrifikasi bahagian kabel masuk untuk memastikan bilik kabel tidak boleh dimasuki apabila bahagian kabel dielektrik;

(5) Dengan memasang suis pemindahan kalis ralat (dengan tanda merah dan hijau) pada panel, adalah mungkin untuk mengelakkan pembukaan dan penutupan pemutus litar secara tidak sengaja



6. Prosedur operasi

Operasi penghantaran kuasa:

Mula-mula pasang dan kemudian tutup papan, Tutup pintu hadapan dan bawah sekali lagi - - - Kendalikan gelendong suis pembumian dan bukanya - - - Gunakan kenderaan pemindahan (kenderaan platform) untuk menolak kereta tangan (dalam keadaan terbuka ) ke dalam kabinet (kedudukan ujian) - - - - Masukkan palam kedua ke dalam soket statik - - - (penunjuk kedudukan ujian dihidupkan) - - - - - (tutup pintu depan dan tengah) - - - - - Gunakan pemegang untuk menolak kereta tangan dari kedudukan ujian (keadaan terbuka) ke kedudukan kerja - - - - (penunjuk kedudukan kerja dihidupkan, penunjuk kedudukan ujian dimatikan) ---------Kereta tangan pemutus litar tutup



Operasi pemadaman elektrik (penyelenggaraan):

Membuka kereta tangan pemutus litar - - - - Gunakan pemegang untuk keluar dari kereta tangan dari kedudukan kerja (keadaan terbuka) ke kedudukan ujian - - - - (Penunjuk kedudukan kerja dimatikan, dan penunjuk kedudukan ujian dihidupkan) - - - - Buka pintu tengah hadapan - - - Tarik keluar palam kedua daripada soket statik - - - (Penunjuk kedudukan ujian dimatikan) - - - - - Gunakan kenderaan pemindahan untuk membuka kereta tangan (dalam keadaan buka) Keluar dari kabinet ------- Kendalikan spindle suis pembumian dan tutupnya ------- Buka plat pengedap belakang dan pintu bawah hadapan

★. Perhatian: Kereta tangan penahan kilat bawah dan kereta tangan PT tengah (bawah) boleh terus ditarik keluar dari kabinet semasa operasi bar bas

Syarat Perkhidmatan

◎ Suhu udara persekitaran: -15 darjah ~ tambah 40 darjah ;

◎ Kelembapan relatif: Purata harian 95 peratus , dan purata harian tekanan wap air < ​​2.2kPa;

◎ Purata bulanan «90 peratus , dan purata bulanan tekanan wap air < ​​1.8kPa;

© Ketinggian: ^1000m;

◎ Keamatan seismik: tidak melebihi Ms8.

◎ Udara persekitaran hendaklah bebas daripada pencemaran gas atau wap yang menghakis atau mudah terbakar;

◎ Tiada getaran yang jelas;

Parameter teknikal utama
Voltan terkadar	.....................................	kV	3.6,7.2,12
Kekerapan dinilai	.....................................	Hz	50
Arus terkadar pemutus litar	.....................................	A	630/4000
Arus terkadar bagi alat suis	.....................................	A	630/4000
Nilai tahan masa singkat semasa (4S)	.....................................	kA	20,25,31.5,40
Puncak ternilai menahan arus (puncak)	.....................................	kA	50,63,80,100
Arus pemutus litar pintas yang dinilai	.....................................	kA	20,25,31.5,40
Tahap penebat berkadar 1min frekuensi kuasa menahan voltan	Tiang ke tiang, tiang ke tanah	kV	24,32,42
	Antara kenalan terbuka	kV	24,32,48
Impuls kilat menahan voltan (puncak)	Tiang ke tiang, tiang ke tanah	kV	40,60,75
	Antara kenalan terbuka	kV	46,70,85
Cangkerang ialah IP4X, dan ia adalah IP2X apabila pintu petak dan pintu ruang pemutus litar dibuka

ciri-ciri

1: Langkah perlindungan yang KETAT untuk memastikan keselamatan diri

2: Bilik kabel boleh dipasang sebanyak 9 kabel teras tunggal

3: Kedudukan operasi dan ujian akan ditetapkan untuk kereta tangan, dan kedua-dua kedudukan dilengkapi dengan peranti kedudukan dan peranti paparan yang selamat dan boleh dipercayai

4: Kepungan dipasang sepenuhnya daripada plat keluli alumin dan tergalvani, yang dimesin dan dibengkokkan oleh alat mesin dan kemudian dikunci.

5: Ia mempunyai kekuatan mekanikal yang tinggi dan kekemasan dan keindahannya dipastikan.

6: Pintu papan suis disembur dengan plastik, juga mempunyai kapasiti kuat rintangan hentaman dan perlindungan kakisan.

7: Suis utama boleh disediakan dengan pemutus litar vakum VD4 dan suis beban jenis tetap siri C3 dari ABB, pelbagai pemutus litar vakum domestik (seperti VS1, VH1, VK, ZN28) juga boleh disediakan sebagai pengganti asing yang sama. produk.

8: Pintu hadapan dipasang dengan tingkap pemerhatian untuk memeriksa keadaan operasi komponen di dalam bilik

























S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.





Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila klik pada butang di bawah untuk menghantar maklumat kepada kami, dan kakitangan jualan kami akan menghubungi anda untuk memberikan anda lukisan reka bentuk



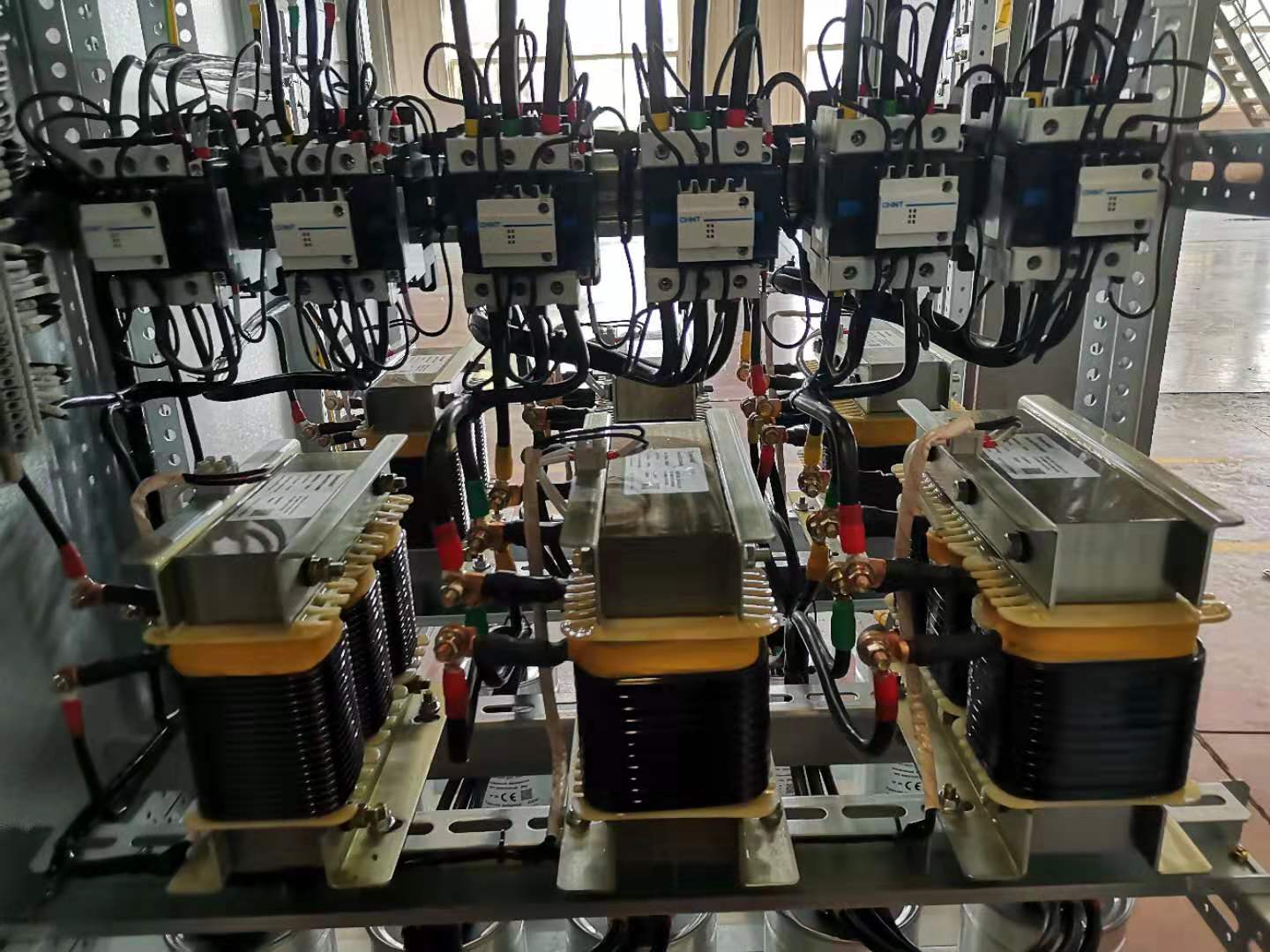

Berikut adalah contoh pelanggan kami untuk rujukan anda

Pelanggan Uzbekistan

Lembaran data
1.1 710-512-01-Pencawang Utama MVS1
Alat suis masuk A01 B01 2
Tiada Spesifikasi Komponen Pembuat Kuantiti Unit
1 VCB
HVX12-50-31-F 275mm
Ketinggian Kurang daripada atau sama dengan 2000m
Voltan pembukaan DC220V
Voltan penutup DC220V
Voltan simpanan tenaga DC220V
Set 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 China
4 Fius voltan tinggi XRNP1-12 0.5A Pc 3 China
5 Penangkap kilat HY5WZ-17/50 Set 3 China
6 Panel kawalan pintar WY-9008A Pc 1 China
7 Litar pintas dan penunjuk kerosakan tanah EKL-4-1 Pc 1 China
8 Alat elektrik pelbagai fungsi PD666-3S3 380V 5A Pc 1 China
9 Penyingkiran harmonik utama LXQ-12KV Pc 1 Fengyuan
10 Paparan bercas DXN-12Q Pc 1 China
11 Pengawal suhu dan kelembapan WY-CS-III Pc 1 China
12 Bahagian penyambung JY-2 Pc 3 China
13 Kotak simpang PJ1 Pc 1 China
14 Pendakap meteran jenis Universal Pc 1 China
15 Lampu isyarat ND16-22D/4 AC380V merah Pc 1 CHNT
16 Lampu isyarat ND16-22D/4 AC380V hijau Pc 1 CHNT
