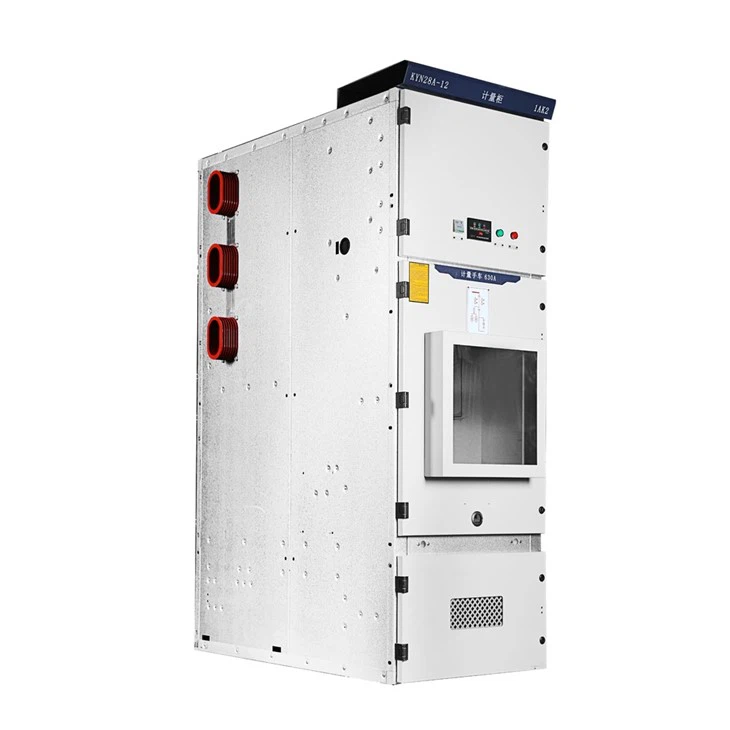

Alat Suis Kuasa Dilindungi Papan Suis KYN28

Papan suis KYN28 Alat suis kuasa yang dilindungi

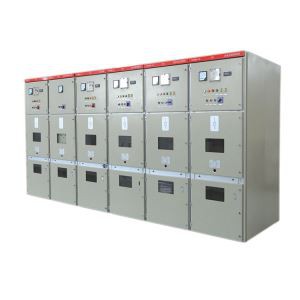

Kabinet suis tertutup bersalut logam siri KYN (dipanggil kabinet suis untuk singkatannya). Ia terpakai untuk penerimaan kuasa

dan pengedaran dalam 3.6-12Kv tiga fasa AC 50Hz bar bas tunggal dan sistem keratan bar bas tunggal. Ia mempunyai fungsi

mengawal, melindungi dan memantau litar.



Syarat Perkhidmatan

◎ Suhu udara persekitaran: -15 darjah ~ tambah 40 darjah ;



◎ Kelembapan relatif: Purata harian 95 peratus , dan purata harian tekanan wap air < ​​2.2kPa;

◎ Purata bulanan «90 peratus , dan purata bulanan tekanan wap air < ​​1.8kPa;

© Ketinggian: ^1000m;

◎ Keamatan seismik: tidak melebihi Ms8.

◎ Udara persekitaran hendaklah bebas daripada pencemaran gas atau wap yang menghakis atau mudah terbakar;

◎ Tiada getaran yang jelas;



ciri-ciri

1: Langkah perlindungan yang KETAT untuk memastikan keselamatan diri



2: Bilik kabel boleh dipasang sebanyak 9 kabel teras tunggal



3: Kedudukan operasi dan ujian akan ditetapkan untuk kereta tangan, dan kedua-dua kedudukan dilengkapi dengan peranti kedudukan dan peranti paparan yang selamat dan boleh dipercayai



4: Kepungan dipasang sepenuhnya daripada plat keluli alumin dan tergalvani, yang dimesin dan dibengkokkan oleh alat mesin dan kemudian dikunci.



5: Ia mempunyai kekuatan mekanikal yang tinggi dan kekemasan dan keindahannya dipastikan.



6: Pintu papan suis disembur dengan plastik, juga mempunyai kapasiti kuat rintangan hentaman dan perlindungan kakisan.



7: Suis utama boleh disediakan dengan pemutus litar vakum VD4 dan suis beban jenis tetap siri C3 dari ABB, pelbagai pemutus litar vakum domestik (seperti VS1, VH1, VK, ZN28) juga boleh disediakan sebagai pengganti asing yang sama. produk.



8: Pintu hadapan dipasang dengan tingkap pemerhatian untuk memeriksa keadaan operasi komponen di dalam bilik



Parameter teknikal utama
Voltan terkadar	.....................................	kV	3.6,7.2,12
Kekerapan dinilai	.....................................	Hz	50
Arus terkadar pemutus litar	.....................................	A	630/4000
Arus terkadar bagi alat suis	.....................................	A	630/4000
Nilai tahan masa singkat semasa (4S)	.....................................	kA	20,25,31.5,40
Puncak ternilai menahan arus (puncak)	.....................................	kA	50,63,80,100
Arus pemutus litar pintas yang dinilai	.....................................	kA	20,25,31.5,40
Tahap penebat berkadar 1min frekuensi kuasa menahan voltan	Tiang ke tiang, tiang ke tanah	kV	24,32,42
	Antara kenalan terbuka	kV	24,32,48
Impuls kilat menahan voltan (puncak)	Tiang ke tiang, tiang ke tanah	kV	40,60,75
	Antara kenalan terbuka	kV	46,70,85
Cangkerang adalah IP4X, dan ia adalah IP2X apabila pintu petak dan pintu ruang pemutus litar dibuka



Komponen dalaman termasuk: busbar (bar bas), pemutus litar, geganti konvensional, peranti perlindungan geganti komprehensif, alat pengukur, suis pengasingan, lampu penunjuk, suis pembumian, dsb.

1. Kabinet masuk

Juga dikenali sebagai kabinet penerima, ia adalah peranti yang digunakan untuk menerima tenaga elektrik daripada grid kuasa (dari saluran masuk ke bar bas), biasanya dilengkapi dengan pemutus litar, CT, PT, pisau pengasingan, dan komponen lain.

2. Kabinet keluar

Juga dikenali sebagai kabinet penyuap atau kabinet pengedaran, ia adalah peranti yang digunakan untuk mengagihkan tenaga elektrik (daripada busbar ke pelbagai talian keluar), biasanya dilengkapi dengan pemutus litar, CT, PT, pisau pengasingan dan komponen lain.

3. Sambungan bas

Juga dikenali sebagai busbar breaking cabinet, ia adalah peranti yang digunakan untuk menyambung dua bahagian busbar (dari busbar ke busbar). Dalam sistem bar bas bersegmen tunggal dan bar dua bas, sambungan bar bas sering digunakan untuk memenuhi keperluan pengguna untuk memilih mod pengendalian yang berbeza atau untuk memastikan pemotongan beban terpilih sekiranya berlaku kerosakan.

4. kabinet PT

Kabinet pengubah voltan biasanya dipasang terus pada busbar untuk mengesan voltan busbar dan mencapai fungsi perlindungan. Secara dalaman, pengubah voltan PT, pisau pengasingan, fius, dan penangkap kilat dipasang terutamanya.

5. Kabinet pengasingan

Ia digunakan untuk mengasingkan busbar pada kedua-dua hujung atau untuk mengasingkan peralatan penerima daripada peralatan bekalan kuasa. Ia boleh menyediakan titik akhir yang boleh dilihat bagi pengendali untuk memudahkan operasi penyelenggaraan dan pembaikan. Disebabkan fakta bahawa kabinet pengasingan tidak mempunyai keupayaan untuk memecahkan atau menyambungkan arus beban, adalah tidak mungkin untuk menolak atau menarik kereta tangan kabinet pengasingan apabila pemutus litar yang sepadan dengannya ditutup. Dalam aplikasi umum, adalah perlu untuk menyediakan interlock antara sesentuh tambahan pemutus litar dan kereta tangan pengasingan untuk mengelakkan salah operasi oleh pengendali.

6. Kabinet kapasitor

Juga dikenali sebagai kabinet pampasan, ia digunakan untuk meningkatkan faktor kuasa grid kuasa, atau untuk mengimbangi kuasa reaktif. Komponen utama ialah peralatan pelindung seperti bank kapasitor, litar kawalan pensuisan, dan fius yang disambung secara selari. Biasanya dipasang selari dengan kabinet masuk, satu atau lebih kabinet kapasitor boleh beroperasi secara selari. Selepas kabinet kapasitor diputuskan dari grid kuasa, kerana bank kapasitor memerlukan tempoh masa untuk menyelesaikan proses pelepasan, tidak mungkin untuk menyentuh secara langsung komponen di dalam kabinet, terutamanya bank kapasitor; Dalam tempoh masa tertentu selepas gangguan bekalan elektrik (bergantung kepada kapasiti bank kapasitor, seperti 1 minit), ia tidak dibenarkan menutup semula untuk mengelakkan kerosakan voltan lampau pada kapasitor. Apabila melaksanakan fungsi kawalan automatik, ia juga penting untuk memperuntukkan kekerapan pensuisan setiap kumpulan bank kapasitor secara munasabah untuk mengelakkan situasi di mana satu kumpulan kapasitor rosak manakala kumpulan lain jarang ditukar.

7. Kabinet pengukur

Ia digunakan terutamanya untuk mengukur tenaga elektrik (kilowatt jam), dan boleh dibahagikan kepada voltan tinggi dan voltan rendah. Ia biasanya dipasang dengan suis pengasingan, fius, CT, PT, meter tenaga aktif (instrumen tradisional atau meter digital), meter tenaga reaktif, geganti, dan beberapa peralatan sekunder tambahan lain (seperti monitor beban, dll.).

8. kabinet GIS

Juga dikenali sebagai kabinet elektrik gabungan tertutup, ia ialah gabungan tertutup pemutus litar, suis pengasingan, suis pembumian, CT, PT, penangkap kilat, bar bas, dsb. dalam cangkerang logam, dan kemudian menggunakan gas dengan penebat yang baik dan pemadam arka prestasi (biasanya SF6 hexafluoride) sebagai ukuran penebat antara fasa dan ke tanah. Ia sesuai untuk grid kuasa voltan tinggi dan kapasiti tinggi, digunakan untuk pengedaran dan kawalan.

9. Pemutus litar

Di bawah keadaan kerja biasa, pemutus litar berada dalam keadaan tertutup (kecuali untuk aplikasi khas) dan litar disambungkan. Semasa menjalankan kawalan automatik atau operasi kawalan perlindungan, pemutus litar boleh dikendalikan untuk membuka atau menutup litar di bawah kawalan peranti perlindungan komprehensif. Pemutus litar bukan sahaja boleh memecahkan arus beban biasa, tetapi juga menahan arus litar pintas untuk tempoh masa tertentu (beberapa kali atau bahkan berpuluh-puluh kali arus kerja biasa), dan boleh memecahkan arus litar pintas, memotong talian dan peralatan yang rosak. Jadi, fungsi utama pemutus litar adalah untuk memutuskan dan menyambungkan litar (termasuk memutuskan dan menyambung arus biasa, memutuskan arus litar pintas).

Disebabkan oleh kejadian arka elektrik yang tidak dapat dielakkan antara sesentuh bergerak dan pegun pemutus litar semasa proses memecahkan dan menyambung litar. Untuk melindungi sesentuh, mengurangkan kehilangan bahan sesentuh, dan memutuskan litar dengan pasti, langkah-langkah mesti diambil untuk memadamkan arka secepat mungkin. Satu cara ialah menggunakan media pemadam arka yang berbeza untuk mengisi antara sesentuh dinamik dan statik pemutus litar.

Menurut media pemadam arka yang berbeza, pemutus litar boleh dibahagikan kepada: pemutus litar minyak (dengan lebih atau kurang minyak), pemutus litar sulfur heksafluorida (SF6), pemutus litar vakum, pemutus litar udara, dll. Peralatan utama utama dalam tinggi dan suis voltan rendah yang sering kita temui dalam kejuruteraan ialah pemutus litar. Disebabkan fakta bahawa sesentuh dinamik dan statik pemutus litar biasanya dibalut dalam bekas yang diisi dengan medium pemadam arka, status pembukaan dan penutupan pemutus litar tidak dapat ditentukan secara langsung. Ia biasanya ditentukan oleh peranti tambahan pemutus litar (seperti penunjuk kedudukan membuka dan menutup)

10. Pisau pengasingan

Suis pengasingan (juga dikenali sebagai suis pengasingan) digunakan terutamanya untuk mengasingkan sumber kuasa voltan tinggi dan memastikan penyelenggaraan yang selamat bagi talian dan peralatan disebabkan oleh keretakan yang jelas yang boleh dikenal pasti untuk sambungan atau pemotongan. Arus yang boleh diputuskan adalah sangat kecil (biasanya hanya beberapa ampere). Disebabkan kekurangan peranti pemadam arka khusus, ia tidak boleh digunakan untuk memecahkan arus kerosakan dan arus kerja biasa, dan tidak dibenarkan melakukan operasi pecah dengan beban.



FOTO PRODUK



BENGKEL KILANG

GAMBARAN KESELURUHAN SYARIKAT

PAMERAN



PEMBUNGKUSAN & PENGHANTARAN

Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk

Berikut adalah contoh pelanggan kami untuk rujukan anda

Pelanggan Uzbekistan

Lembaran data
1.1 710-512-01-Pencawang Utama MVS1
Alat suis masuk A01 B01 2
Tiada Spesifikasi Komponen Pembuat Kuantiti Unit
1 VCB
HVX12-50-31-F 275mm
Ketinggian Kurang daripada atau sama dengan 2000m
Voltan pembukaan DC220V
Voltan penutup DC220V
Voltan simpanan tenaga DC220V
Set 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 China
4 Fius voltan tinggi XRNP1-12 0.5A Pc 3 China
5 Penangkap kilat HY5WZ-17/50 Set 3 China
6 Panel kawalan pintar WY-9008A Pc 1 China
7 Litar pintas dan penunjuk kerosakan tanah EKL-4-1 Pc 1 China
8 Alat elektrik pelbagai fungsi PD666-3S3 380V 5A Pc 1 China
9 Penyingkiran harmonik utama LXQ-12KV Pc 1 Fengyuan
10 Paparan bercas DXN-12Q Pc 1 China
11 Pengawal suhu dan kelembapan WY-CS-III Pc 1 China
12 Bahagian penyambung JY-2 Pc 3 China
13 Kotak simpang PJ1 Pc 1 China
14 Pendakap meteran jenis Universal Pc 1 China
15 Lampu isyarat ND16-22D/4 AC380V merah Pc 1 CHNT
16 Lampu isyarat ND16-22D/4 AC380V hijau Pc 1 CHNT
17 Lampu isyarat ND16-22D/4 AC380V putih Pc 1 CHNT
18 Pemutus litar miniatur AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 Pemutus litar miniatur AC NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC pemutus litar miniatur NB1Z-63 2P C6 Pc 1 Fengyuan
21 Pemutus litar miniatur AC NB1-63/3P B2A 6kA(R) Pc 1 China
22 Terminal ujian universal RURTK/S Pc 30 China
23 Blok terminal universal RUK 5B Pc 18 China
24 Bas kecil atas kabinet Ø 6 bar tembaga m 11 Fengyuan



JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
