Papan Elektrik Voltan Rendah

Alat suis boleh ditarik siri GCK digunakan dalam sistem dengan AC 690V dan ke bawah dan frekuensi penarafan 50~60Hz. Ia digunakan untuk penerimaan kuasa, penyusuan, pampasan kuasa reaktif, pemeteran tenaga elektrik, pencahayaan dan kawalan motor berpusat.

Hantar pertanyaan

Description/kawalan

Papan Elektrik Voltan Rendah

Spesifikasi

Model	item			Spesifikasi
GCK	Standard			IEC 439-1,GB7251-1
	gred IP			IP30
	Voltan kendalian berkadar (V)			AC 360,600
	Kekerapan (Hz)			50/60
	Voltan penebat berkadar (V)			660
	Keadaan operasi	Persekitaran		Dalaman
		Ketinggian		≤2000m
		Suhu persekitaran		-5ºC~+40ºC(Suhu terendah dalam keadaan penyimpanan dan pengangkutan ialah -25ºC)
		suhu relatif		≤90%
	Kawal kapasiti motor(kW)			0.45~155
	Kehidupan mekanikal (masa)			500
	Arus berkadar (A)	Bas mendatar		1600,2000,2500,3150
		Bas menegak		630,800
		Penyambung hubungan litar utama		200,400,630
		Penyambung sentuhan litar tambahan		10,20
		Arus maksimum litar suapan	kabinet PC	1600
			kabinet MCC	630
		Litar elektrik		1000,1600,2000,2500,3150
	Nilai tahan masa pendek semasa (kA)			30,50,80
	Puncak terkadar menahan arus(kA)			63,105,176
	Menahan Voltan (V/min)			2500

Perlindungan keselamatan

Untuk meningkatkan keselamatan operasi dan penyelenggaraan, alat suis boleh dibahagikan kepada petak yang berbeza mengikut skema yang berbeza, iaitu kawasan bar bas mendatar, kawasan bar bas menegak, kawasan unit berfungsi dan kawasan kabel. Setiap kawasan dipisahkan oleh plat logam atau plat penebat untuk membentuk struktur selang tertutup. Apabila mana-mana unit gagal, ia tidak akan menjejaskan operasi biasa unit lain, yang boleh menghalang kemalangan daripada berkembang.

Setiap unit berfungsi (laci) mempunyai mekanisme pendorong, mekanisme saling kunci, langkah had, dan lain-lain untuk mengelakkan salah operasi. Apabila laci berada dalam kedudukan bersambung dan suis litar utama dihidupkan, pintu tidak boleh dibuka dan laci tidak boleh ditarik balik. Sebaliknya, jika suis tidak dalam keadaan mati, laci tidak boleh dimasukkan. Untuk memastikan keselamatan, kakitangan penyelenggaraan boleh menggunakan kunci untuk mengunci suis dalam kedudukan terbuka, dan boleh menambah 4 kunci pada masa yang sama, yang selamat dan boleh dipercayai dalam operasi.

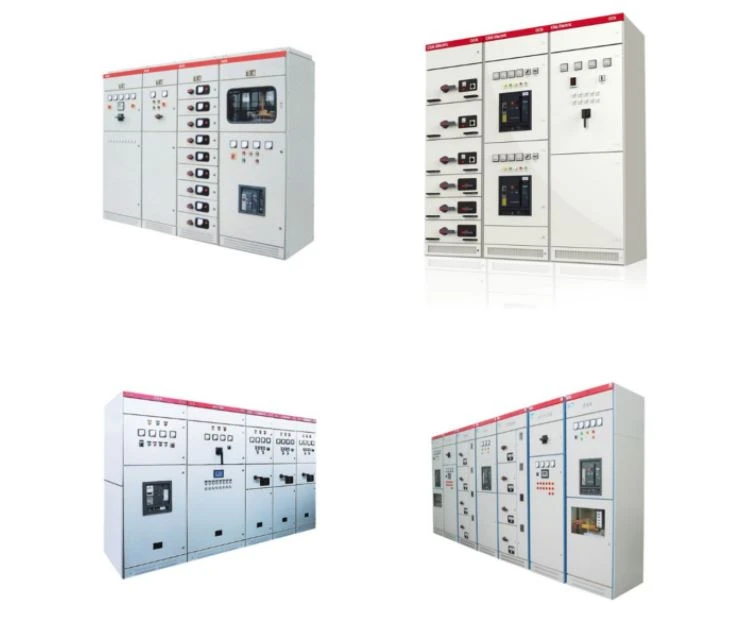

Low Voltage Electrical Boards
