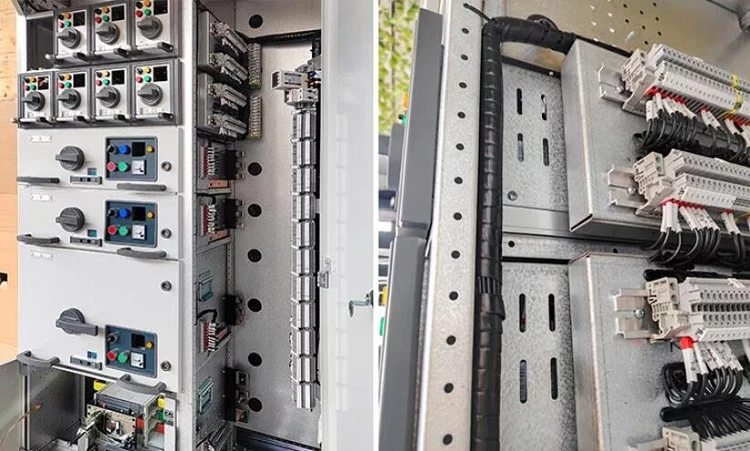

Panel Papan Suis Suis Voltan Rendah
Panel papan suis suis voltan rendah GCK sesuai untuk AC 50Hz, diberi nilai voltan rendah 380V (660V) pusat sistem pengagihan kuasa voltan rendah sebagai pusat sistem pengagihan kuasa, pemakanan, tali leher bas, pencahayaan, kawalan motor dan pampasan kuasa. Ia termasuk fungsi Pusat Pengedaran Kuasa (PC) dan...
Description/kawalan
Panel papan suis suis voltan rendah GCK sesuai untuk AC 50Hz, diberi nilai voltan rendah 380V (660V) pusat sistem pengagihan kuasa voltan rendah sebagai pusat sistem pengagihan kuasa, pemakanan, tali leher bas, pencahayaan, kawalan motor dan pampasan kuasa. Ia termasuk fungsi Pusat Pengedaran Kuasa (PC) dan Pusat Kawalan Motor (MCC). Ia juga boleh direka sebagai sistem campuran kabinet tetap dan kabinet laci untuk memenuhi keperluan bekalan kuasa dan pengedaran yang berbeza.
Parameter teknikal utama
| Item | Spesifikasi | |||
| Voltan penebat dinilai | AC 660V | AC 1000V | ||
| Voltan operasi yang dinilai | AC 380 V | AC 660 V | ||
| Kekerapan dinilai | 50Hz-60Hz | |||
| Bas mendatar diberi nilai semasa | 1250 ~ 4000A | |||
| Bas menegak diberi nilai semasa | 1000A | |||
| Litar suapan arus maksimum | 2500A | |||
| Arus maksimum litar laci | 500A | |||
| Kawal kapasiti motor maksimum | 320KW | |||
| Puncak bas mendatar menahan arus (0.1S) | 63KA,105KA,176KA | |||
| Bas mendatar jangka pendek menahan arus (1S) | 30 KA, 50 KA, 80 KA, 100 KA | |||
| Puncak bas menegak menahan arus (0.1S) | 63 KA, 105 KA | |||
| Bas menegak masa pendek menahan arus (1S) | 30 KA, 50 KA | |||
| Kekerapan kuasa yang dinilai menahan voltan (1 minit) | 2500V | |||
| Kekerapan kuasa sekunder menahan voltan (1 minit) | 2500V | |||
| Kelas perlindungan | IP30 | IP40 | ||
| Lebar Dimensi * Kedalaman * Tinggi(mm) | 600 (800,1000) * 800 (1000) * 2200 | |||
Standard eksekutif
GB 7251.12 Peralatan suis dan kawalan voltan rendah
Ambil perhatian:Semasa membuat pesanan, skema litar utama, gambarajah urutan gabungan sistem litar utama, pelan lantai, dan gambarajah skematik elektrik litar tambahan juga disediakan mengikut keperluan pelanggan.
