Alat tukar voltan rendah berpakaian logam

Description/kawalan

Alat suis voltan rendah jenis GCK sesuai untuk tiga fasa AC 50 / 60HZ, voltan maksimum 660V, sistem 3150A dinilai arus dan tiga fasa empat wayar dan tiga fasa lima wayar, digunakan secara meluas di loji janakuasa, pencawang, perindustrian dan perlombongan perusahaan, hotel, lapangan terbang, dermaga Dan pembinaan, transmisi dan pengedaran pusat penyiaran dan komunikasi, serta penukaran kuasa, pengedaran kuasa dan penggunaan tenaga di PC dan pusat kawalan motor MCC

Panel kawalan motor MCC voltan rendah 440V digunakan untuk kawalan motor untuk memulakan atau menghentikan motor.

Ambil 400A MCCB sebagai pemutus litar utama, meter ampere No. 3 fasa tiga, yang digunakan untuk menunjukkan arus keseluruhan semua modul laci.

1 x 95 KW / 250A laci modular jenis kawalan, mulakan motor melalui bintang delta. Motor permulaan langsung modular 3 x 15KW / 50A dan 3 x 7.5KW / 32A.

Di setiap unit di dalamnya, MCCB dipasang sebagai suis utama, relay beban termal dan kontaktor AC

Dua geganti bersaiz sederhana juga dilengkapi di dalamnya, satu geganti dengan gegelung 24VDC untuk menerima isyarat dari PLC, dan satu lagi geganti untuk membuka / menutup pemandangan

Gunakan skop dan tujuan

Papan suis digunakan dalam sistem pengagihan kuasa di loji janakuasa, bangunan tinggi, industri kimia, dan industri petroleum, metalurgi dan tekstil. Ia digunakan sebagai peralatan pengagihan daya voltan rendah lengkap di loji janakuasa besar yang perlu disambungkan ke komputer dan industri petroleum dan kimia yang sangat automatik untuk pengagihan kuasa dalam sistem penjanaan kuasa dan pengedaran dengan frekuensi AC tiga fasa 50 (60 ). ) Hz, 380V (400) (600) dan arus dinilai, maksimum dan bawah (termasuk 4000A), serta kawalan motor terpusat dan pampasan kuasa reaktif.

Syarat Penggunaan panel elektrik

Suhu persekitaran: -15' C ~ +40' C

Ketinggian:<>

Kelembapan udara: purata kelembapan udara harian<=95%, purata="" tekanan="" udara="" separa=""><=2.2kpa; kelembapan="" udara="" purata=""><=90%, tekanan="" wap="" separa="" purata=""><>

Intensiti gempa<=8>

Tiada gas yang menghakis atau mudah terbakar

Keadaan khas bergantung kepada pengguna

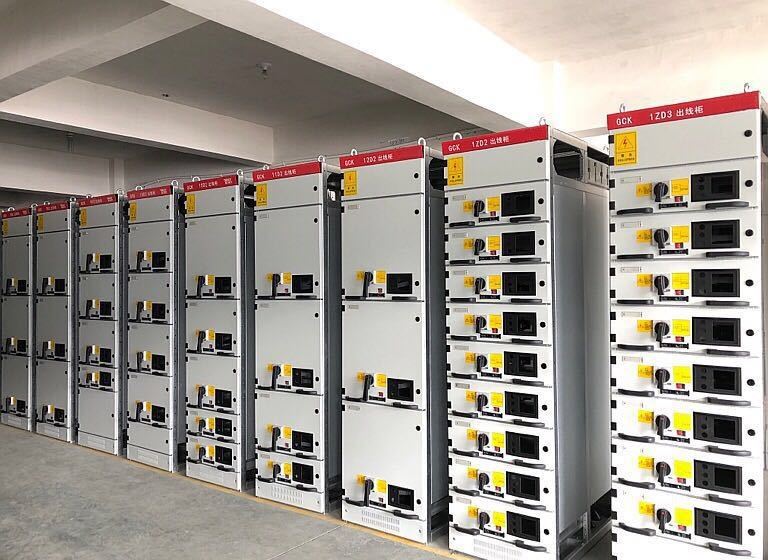

3 phase switchgear

Item		Unit	Parameter
Voltan dinilai		KV	3, 7.2, 12
Dinilai semasa		A	630,1250,1600,2500,3150,4000*
Nilai pemutus litar pintas yang dinilai		KA	25, 31.5, 40
Arus pertukaran litar pintas yang dinilai			63, 80, 100
Dinilai pendek-yime menahan arus (4s)			25, 31.5, 40
Puncak dinilai menahan arus			63, 80, 100
Kekerapan dinilai		Hz	50
Tahap penebat dinilai	1 min frekuensi daya menahan voltan	KV	42
	Impuls cahaya menahan voltan		75
voltan litar kawalan	AC	V	110, 220, 380
	DC	V	110, 220
Ijazah perlindungan			Perumahan IP4X, kubikel dan pemutus litar IP2X apabila pintu terbuka
