Langkah-langkah kaedah pemasangan suis voltan tinggi dan rendah

Mula-mula melihat pemeriksaan. Mengenai alat suis yang belum dibungkus, periksa dengan teliti kuantiti dan standard mengikut gambar rancangan dan senarai tiruan untuk melihat apakah memenuhi syarat, sama ada shell suis voltan tinggi rosak atau berkarat, dan periksa sama ada alat ganti aksesori sudah lengkap. Selepas membongkar, periksa sijil kilang, bil tiruan, rajah pendawaian dalaman dan dokumen data teknikal lain. Setelah kabinet pengagihan kuasa voltan tinggi dibongkar, kabinet pengagihan kuasa diberi nombor mengikut gambar perancangan, dan mereka secara berurutan dipindahkan ke kedudukan peralatan di pencawang.

Setelah alat suis dipasang pada keluli saluran, gunakan pelek nipis untuk menyesuaikan tahap kabinet voltan tinggi secara kasar, dan kemudian sesuaikan yang lain berdasarkan yang lain, supaya semua panel kabinet voltan tinggi adalah umum dan jurang adalah sama. Setelah bolt dipasang, simpan 2 hingga 3 jurang di antara kabinet, dan akhirnya pasangkan kabinet ke keluli saluran asas secara kekal dengan bolt pemasangan atau kimpalan. Agar cantik, jahitan kimpalan harus dikimpal di bahagian dalam kabinet, dan tidak kurang dari 4 tempat, masing-masing 80 hingga 100.

Sambungkan bas. Bar bas utama dan penampilan pada alat suis disediakan oleh kilang suis, dan juga boleh dibuat di tapak pembinaan mengikut gambar yang dirancang. Sambungan bar bas utama, sambungan antara bar bas utama dan bar bas bawah, dan sambungan antara bar bas dan bahagian luar dihubungkan dengan bolt. Permukaan sambungan bar bas hendaklah dilapisi dengan gris sebatian elektrik. Tahap pengetatan bolt dan penyambungan permukaan sambungan hendaklah ditentukan oleh sepana tork mengikut peraturan. Ketatkan bolt untuk mengawal nilai tork.

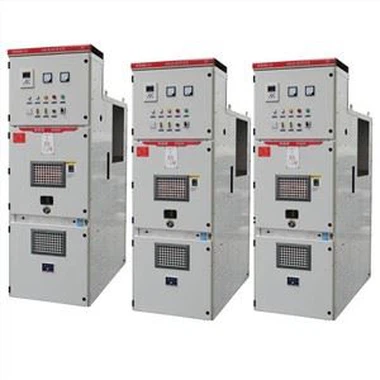

Peralatan kabinet suis voltan tinggi jenis handcart. Kaedah peralatan pada dasarnya sama dengan alat suis voltan tinggi tetap, perbezaannya adalah untuk memastikan pertukaran kad tangan. Setiap sentuhan bergerak gaya tangan mesti disesuaikan bersama, iaitu pangkalan hubungan bergerak dan statik mesti disesuaikan bersama dan disentuh dengan erat untuk memastikan pertukaran. Periksa palam dan kenalan tambahan litar sekunder kabinet pengagihan kuasa voltan tinggi, dan kimpalannya kukuh. Peranti pengunci elektrik atau mekanikal tepat, sehingga genggam tidak dapat ditarik keluar pada kedudukan penutup. Partition keselamatan boleh dibuka dan ditutup dengan fleksibel dan dapat bergerak dengan masuk dan keluar dari kad bimbit. Sentuhan di antara peralatan pembumian kad bimbit dan struktur tetap kabinet pengagihan kuasa voltan tinggi semestinya sangat baik. Kabel kawalan pada alat suis voltan tinggi dan rendah dipasang dengan kuat dan tidak akan mempengaruhi pergerakan kad bimbit.

Peletakan peralatan elektrik, perkakas, dan bahagian logam yang tidak hidup dari garis cabang pembumian pelindung harus mematuhi peraturan berikut: bersambung dengan kuat dan kuat, penampang wayar pembumian pelindung dipilih dengan tepat, dan bahagian yang memerlukan perlindungan kakisan dicat secara merata tanpa kehilangan. Jalannya berjalan lancar, kod warna tepat, dan peralatan dan bangunan tidak tercemar selepas melukis. Periksa" 5-bukti" rantai kabinet pengagihan kuasa, fungsinya benar-benar boleh dipercayai.

Proses anggaran adalah:

Orientasi peralatan komponen elektrik sesuai dengan gambar perancangan, dan peralatannya kukuh dan boleh dipercayai;

1. Luas keratan garis memenuhi permintaan lukisan;

2. Batang tembaga saluran utama dilapisi timah, dan kawasan sentuhan memenuhi syarat;

3. Skru untuk sambungan sekali pakai diikat dan boleh dipercayai, dan rintangan sentuhan memenuhi syarat;

4. Penempatan urutan fasa: dilihat dari depan, dari kiri ke kanan, dari atas ke bawah, dan dari jauh ke dekat sebagai A, B, C;

5. Jurang elektrik lebih besar daripada -10mm, dan jarak creepage lebih besar daripada 25mm;

6. Baris tanah dan baris sifar mestilah peralatan mengikut gambar;

7. Semua jenis nota mikro lengkap dan baik;

8. Operasi membuka dan menutup suis adalah fleksibel dan boleh dipercayai tanpa halangan;

9. Pendawaian talian sekunder selaras dengan gambar perancangan, dan percubaan power-on adalah betul;

10. Frekuensi daya menahan voltan: 2kV / min, tiada kilas lampu kilat, tidak ada kerosakan.
