1000KVA 10/0.4KV Pengubah Kuasa Minyak

1000KVA 10/0.4KV pengubah kuasa minyak



Transformer terendam minyak menggunakan teras besi luka tiga dimensi. Oleh kerana tiga tiang teras besinya disusun dalam segi tiga sama sisi tiga dimensi, belitannya ketat, tiga litar magnet mempunyai panjang yang sama, dan litar magnet tidak mempunyai jurang udara. Kawasan keratan rentas kaki teras terpendek lebih dekat dengan bulatan, meningkatkan lagi prestasi, mengurangkan kerugian, mengurangkan bunyi, mengimbangi tiga sebutan dan mengurangkan komponen harmonik ketiga. Tetapi disebabkan suis pengatur tekanan berada di dalam tangki air. Apabila melaraskan tekanan, sesentuh suis tidak dapat dilihat dari luar. Terdapat dua jenis fenomena tindak balas: sentuhan lemah dan litar terbuka. Jika sesentuh tidak baik, suis mudah terbakar apabila beban terlalu besar.

Transformer tenggelam minyak adalah peralatan penting dalam sistem kuasa, terutamanya digunakan untuk menukar voltan dan menghantar tenaga elektrik. Transformer tenggelam minyak terutamanya beroperasi berdasarkan prinsip aruhan elektromagnet. Sesuai untuk transformasi grid kuasa di kawasan bandar dan luar bandar, perusahaan perindustrian dan perlombongan, dan lebih sesuai untuk transformer gabungan dan transformer pencawang prapasang.



2, Struktur dan prinsip kerja transformer tenggelam minyak

Transformer tenggelam minyak secara strukturnya serupa dengan transformer Ia adalah salah satu jenis transformer yang dikelaskan mengikut bentuk penebat teras besi. Oleh itu, ia mempunyai ciri-ciri gegelung terendam minyak yang boleh dikenali, yang boleh mengurangkan peta haba peralatan di dalamnya.

Komponen asas jenis terendam minyak terdiri daripada teras magnet, belitan, dan sesendal. Teras magnet menyediakan laluan untuk fluks magnet. Penggulungan mencipta medan magnet yang terdiri daripada gegelung konduktor dililit di sekeliling teras besi dan ditebat dengan penghalang kadbod dan lapisan pelindung. Ketebalan lapisan penebat belitan meningkat dengan peningkatan voltan. Sesendal menghubungkan belitan pengubah ke pencawang.

Transformer jenis minyak digunakan untuk pengagihan kuasa atau pencawang. Teras dan gegelungnya direndam dalam minyak, yang boleh menyejukkan dan menebat. Minyak beredar melalui paip dalam gegelung dan di sekeliling gegelung dan komponen teras besi melalui perolakan. Minyak disejukkan secara luaran oleh tangki bahan api pada nilai berkadar rendah, dan oleh radiator penyejuk udara pada nilai berkadar tinggi.

3, Jenis transformer tenggelam minyak

Terdapat dua jenis utama transformer tenggelam minyak: pengubah fasa tunggal dan pengubah tiga fasa.

A. Transformer terendam minyak satu fasa

B. Transformer terendam minyak tiga fasa

4, Tujuan menggunakan transformer tenggelam minyak

Transformer jenis minyak boleh dipasang di atas tanah, tapak atau tiang untuk kegunaan luar. Mereka menyediakan prestasi yang cekap dalam pelbagai aplikasi, termasuk rangkaian penghantaran dan pengedaran, penjanaan tenaga boleh diperbaharui, dan industri kecil.

Pengubah minyak mempunyai kapasiti yang besar, jadi ia akan menjimatkan banyak elektrik, meminimumkan kehilangan tenaga, menjimatkan tenaga, dan mengurangkan kos pengguna. Bukan itu sahaja, minyak dalam mesin juga boleh menyejukkan teras wayar dalaman, dengan itu meningkatkan ketahanan dan prestasi elektrik peralatan pengubah.

5, Langkah berjaga-jaga untuk menggunakan transformer yang direndam minyak

1. Transformer terendam minyak menggunakan minyak untuk operasi, jadi kualiti minyak akan menjejaskan jangka hayat dan keselamatan pengubah dengan ketara.

2. Semasa penggunaan, adalah perlu untuk sentiasa memeriksa dan menyelenggara sistem pengubah untuk memastikan operasi normal dan selamat mesin. Jika tidak, terdapat risiko tinggi masalah dan bahaya yang melampau.

3. Bahan buangan yang dihasilkan oleh petroleum terdedah kepada pencemaran alam sekitar dan menjejaskan kehidupan orang sekeliling. Oleh itu, pelupusan sisa secara beransur-ansur juga penting



Suhu operasi pengubah tenggelam minyak

Apabila transformer terendam minyak berfungsi, adalah perlu untuk memastikan bahawa suhu kerja tidak akan menyebabkan minyak transformer merosot terlalu cepat, sekali gus meningkatkan kos operasi. Apabila suhu operasi pengubah tenggelam minyak mencapai 85 darjah Celsius, penggera akan dicetuskan. Apabila suhu maksimum mencapai 95 darjah Celsius, suis pengubah akan dimatikan.

Oleh itu, adalah ditetapkan bahawa suhu minyak pada suhu kerja atas transformer tenggelam minyak tidak boleh melebihi 85 darjah . Kapasiti terkadar pengubah merujuk kepada kuasa maksimum yang dibenarkan untuk operasi berterusan jangka panjang apabila pengubah boleh mencapai kecekapan yang berpatutan dari segi ekonomi dan jangka hayat perkhidmatan biasa di bawah suhu persekitaran yang ditentukan. Suhu persekitaran yang ditentukan untuk transformer ialah suhu maksimum 40 darjah , suhu purata harian maksimum 30 darjah , suhu purata tahunan maksimum 20 darjah , suhu minimum -25 darjah untuk transformer luar dan {{6 }} darjah C untuk pengubah dalaman.

Mengikut pengalaman pengendalian dan penyelidikan khusus, apabila suhu penebat belitan pengubah berada dalam julat 80-140 darjah , kehilangan hayat penebat berganda dan hayat perkhidmatan berkurangan separuh untuk setiap peningkatan 6 darjah. Ini ialah peraturan 6 darjah C untuk operasi pengubah. Suhu maksimum yang dibenarkan untuk operasi jangka panjang belitan pengubah ialah suhu hayat perkhidmatan biasa, dan nilai maksimum yang dibenarkan untuk penggulungan suhu titik panas ialah suhu selamat.

Untuk mencapai hayat perkhidmatan yang paling ekonomik bagi bahan penebat, mereka dibahagikan kepada tahap rintangan haba yang berbeza seperti Y, A, E, B, F, H, C, dan lain-lain berdasarkan suhu kerja maksimum yang dibenarkan. Keadaan biasa. Suhu kerja maksimum yang dibenarkan untuk penebat Kelas Y ialah 90 darjah, Kelas A ialah 105 darjah, Kelas E ialah 120 darjah, Kelas B ialah 130 darjah, Kelas F ialah 155 darjah, Kelas H ialah 180 darjah, dan Kelas C adalah melebihi 180 darjah.



Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Pengubah pengedaran MV / LV tiga fasa dengan belitan MV dan LV dalam kuasa kuprum luka P=160KVA
- Pematuhan: NFC 52 100 - 52 112 dan 52 113 standard atau bahan yang setara
- Penyejukan semula jadi: ONAN
- Pelarasan voltan MV: dengan mematikan tambah /- 5 peratus dalam lima (5) kedudukan
- Jenis: pada pos H61
- Kuasa nominal: 160KVA
- Voltan terkadar utama: 20,000V ± 5 peratus
- Voltan sekunder: 410V off-load antara fasa / 240V antara fasa dan neutral
- Kekerapan: 50Hz
- Voltan litar pintas: 4 peratus
- Kehilangan tanpa beban kurang daripada atau sama dengan 300W
- Kehilangan beban kurang daripada atau sama dengan 2000W
- Gandingan: Dyn11 dengan output neutral
- Persimpangan MV dan LV: dalam porselin



FOTO PRODUK

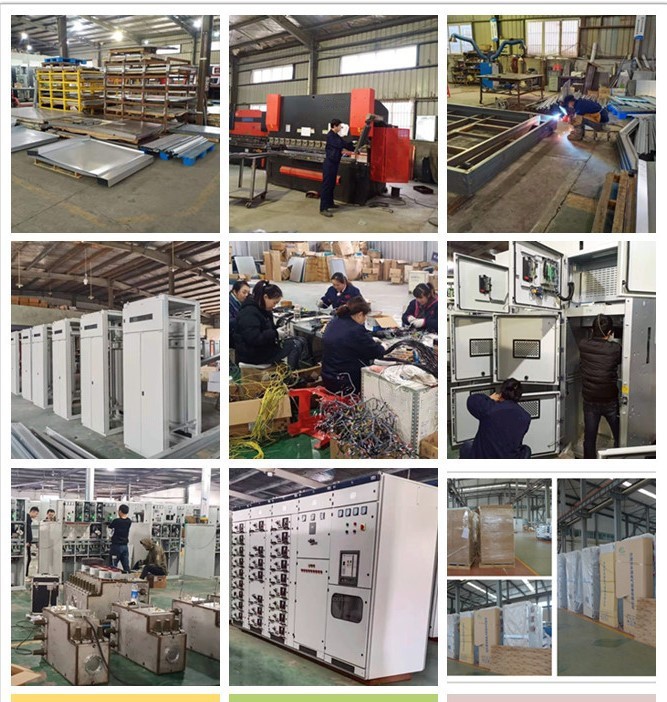

BENGKEL KILANG

GAMBARAN KESELURUHAN SYARIKAT

PAMERAN

PEMBUNGKUSAN & PENGHANTARAN

Soalan Lazim

S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.



Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk

Berikut adalah contoh pelanggan kami untuk rujukan anda

Pelanggan Uzbekistan

Helaian Data N darjah 1-A: Transformer H61 20kV/400V daripada 100kVA

DESIGNASI	UNIT	DATA KHUSUS	DATA CALON
pembuat		Untuk ditunjukkan
Standard rujukan		IEC 60076
taip		fasa
Vat		Hermetik
Perlaksanaan		Tropika
Dielektrik		Minyak bebas PCB
Pemasangan		Di tiang
Suhu persekitaran operasi	ijazah	45
Kekerapan dinilai	Hz	50
Kuasa yang dinilai	Kva	100
Voltan primer yang dinilai	Kv	20
Tahap pengasingan ditugaskan ke sekolah rendah	Kv	24
Bilangan fasa di sekolah rendah		03
Voltan sekunder	V	400/230
Julat pelarasan voltan pada bahagian M apabila tanpa muatan	peratus	±2.5
Gandingan		DYn11
Voltan litar pintas	peratus	4 – 4.5
Bersaiz neutral untuk satu beban	peratus	100
Kehilangan vakum maksimum	W	230 - 460
Kerugian akibat beban Maxi	W	1450 - 2350
Suhu minyak keadaan mantap maksimum	ijazah	55
Suhu maksimum belitan dalam keadaan mantap	ijazah	60
Bahan penggulungan		Tembaga elektrolitik
Tahap hingar maksimum	Db	52
Tahan frekuensi industri 50Hz, 1 min	Kv	50 – 70
Rintangan gelombang kejutan (1.2/50 mikro)	Kv	125 - 170
Menyejukkan		ONAN
Papan nama		01
Sambungan pembumian		01
Dimensi Tinggi/lebar/dalam	mm x mm x mm	1200 X 1270 X 820
Jumlah jisim transformer termasuk minyak	Kg	700
Jisim minyak	Kg	160
CAT
		Tropika dan anti karat
	Nombor	Lapisan
		Pengikat
		Warna
		Pelan dan gambar rajah teknikal yang perlu disediakan.





JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
