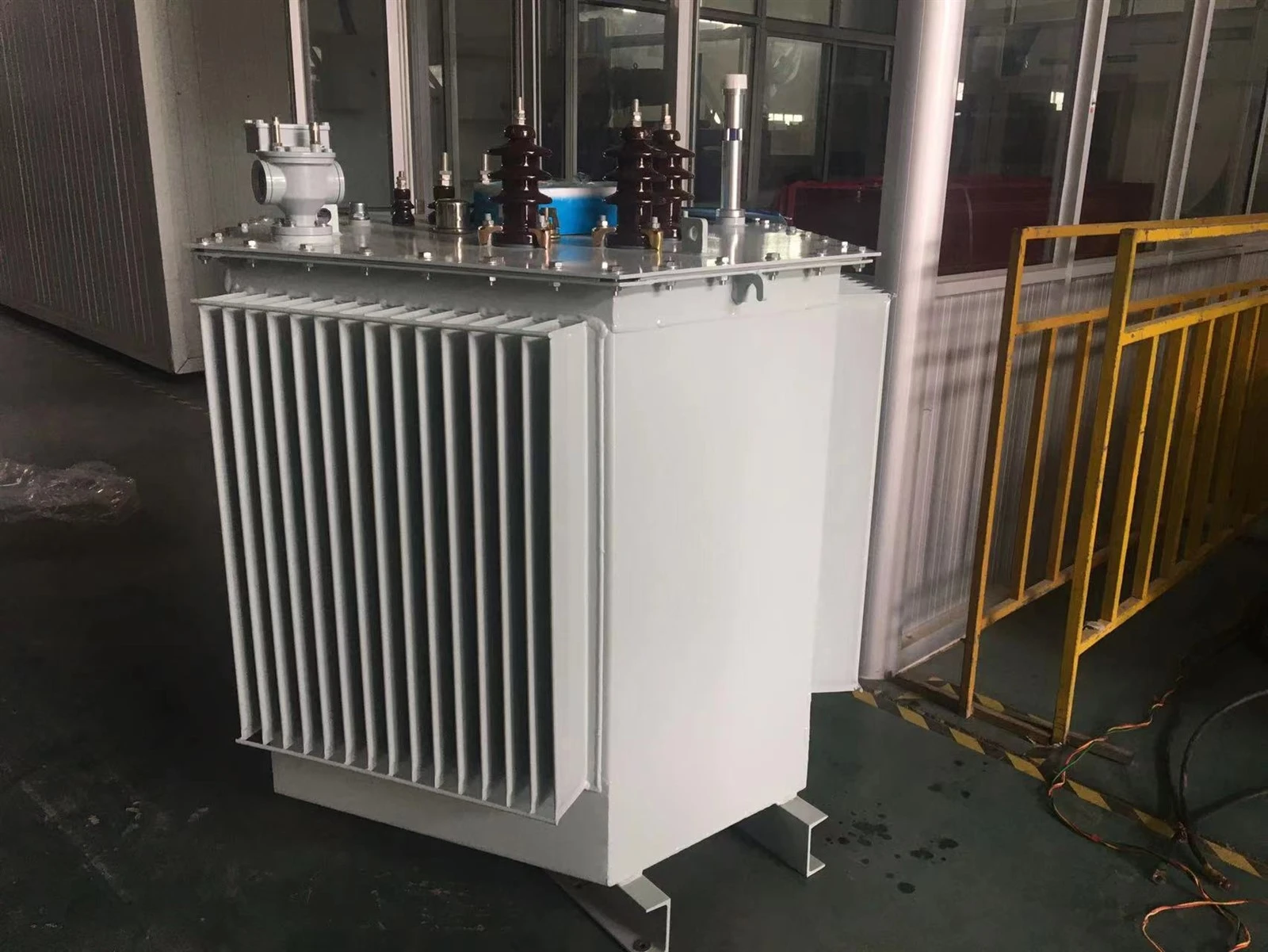

33/0.8Kv 50Hz 5000Kva Pengubah Agihan Kuasa Terendam Minyak

1, Apakah pengubah tenggelam minyak?

Transformer tenggelam minyak, juga dikenali sebagai transformer tenggelam minyak, ialah peranti pengubah yang menggunakan penyejukan minyak untuk mengurangkan suhu pengubah. Tidak seperti pengubah kering, badan utama pengubah tenggelam minyak dipasang dalam tangki minyak keluli dikimpal yang diisi dengan minyak penebat. Apabila transformer tenggelam minyak sedang beroperasi, haba daripada gegelung dan teras besi mula-mula ditukar menjadi minyak penebat dan kemudian menjadi medium penyejukan. Mengikut kapasiti, ia boleh dibahagikan kepada pengubah penyejukan Percuma terendam dan pengubah penyejukan udara paksa terendam.

2, Struktur dan prinsip kerja transformer tenggelam minyak

Transformer tenggelam minyak secara strukturnya serupa dengan transformer Ia adalah salah satu jenis transformer yang dikelaskan mengikut bentuk penebat teras besi. Oleh itu, ia mempunyai ciri-ciri gegelung terendam minyak yang boleh dikenali, yang boleh mengurangkan peta haba peralatan di dalamnya.

Komponen asas jenis terendam minyak terdiri daripada teras magnet, belitan, dan sesendal. Teras magnet menyediakan laluan untuk fluks magnet. Penggulungan mencipta medan magnet yang terdiri daripada gegelung konduktor dililit di sekeliling teras besi dan ditebat dengan penghalang kadbod dan lapisan pelindung. Ketebalan lapisan penebat belitan meningkat dengan peningkatan voltan. Sesendal menghubungkan belitan pengubah ke pencawang.

Transformer jenis minyak digunakan untuk pengagihan kuasa atau pencawang. Teras dan gegelungnya direndam dalam minyak, yang boleh menyejukkan dan menebat. Minyak beredar melalui paip dalam gegelung dan di sekeliling gegelung dan komponen teras besi melalui perolakan. Minyak disejukkan secara luaran oleh tangki bahan api pada nilai berkadar rendah, dan oleh radiator penyejuk udara pada nilai berkadar tinggi.

3, Jenis transformer tenggelam minyak

Terdapat dua jenis utama transformer tenggelam minyak: pengubah fasa tunggal dan pengubah tiga fasa.

A. Transformer terendam minyak satu fasa

B. Pengubah terendam minyak tiga fasa

4, Tujuan menggunakan transformer tenggelam minyak

Transformer jenis minyak boleh dipasang di atas tanah, tapak atau tiang untuk kegunaan luar. Mereka menyediakan prestasi yang cekap dalam pelbagai aplikasi, termasuk rangkaian penghantaran dan pengedaran, penjanaan tenaga boleh diperbaharui, dan industri kecil.

Pengubah minyak mempunyai kapasiti yang besar, jadi ia akan menjimatkan banyak elektrik, meminimumkan kehilangan tenaga, menjimatkan tenaga, dan mengurangkan kos pengguna. Bukan itu sahaja, minyak dalam mesin juga boleh menyejukkan teras wayar dalaman, dengan itu meningkatkan ketahanan dan prestasi elektrik peralatan pengubah.

5, Langkah berjaga-jaga untuk menggunakan transformer yang direndam minyak

1. Transformer terendam minyak menggunakan minyak untuk operasi, jadi kualiti minyak akan menjejaskan jangka hayat dan keselamatan pengubah dengan ketara.

2. Semasa penggunaan, adalah perlu untuk sentiasa memeriksa dan menyelenggara sistem pengubah untuk memastikan operasi normal dan selamat mesin. Jika tidak, terdapat risiko tinggi masalah dan bahaya yang melampau.

3. Bahan buangan yang dihasilkan oleh petroleum terdedah kepada mencemarkan alam sekitar dan menjejaskan kehidupan orang sekeliling. Oleh itu, pelupusan sisa secara beransur-ansur juga penting



Apakah perbezaan antara transformer jenis kering dan transformer tenggelam minyak?

Apakah kekuatan dan kelemahan masing-masing?



1. Penampilan

Pada pembungkusan, transformer jenis kering boleh melihat terus teras besi dan penggulungan, manakala transformer jenis minyak hanya boleh melihat penutup luar;

2. Bentuk wayar yang berbeza

Terdapat lebih banyak pengubah jenis kering dengan lengan getah silikon, manakala terdapat lebih sedikit pengubah jenis minyak dengan lengan seramik;

3. Kapasiti dan voltan yang berbeza

Transformer jenis kering yang biasa digunakan untuk pengagihan kuasa mempunyai kapasiti 1600 kVA, di bawah 10 kV, dan beberapa boleh mencapai tahap voltan 35 kV; Penukar tekanan minyak boleh mencapai kapasiti maksimum dan voltan maksimum; Pada masa ini, sudah pasti terdapat pengubah minyak dalam talian ujian voltan ultra tinggi 1000 KV yang sedang dalam pembinaan di China.

4. Penebat yang berbeza dan sifat pelesapan haba

Secara umum, transformer jenis kering menggunakan penebat resin, yang bergantung pada penyejukan udara semula jadi. Dalam kes berkapasiti tinggi, mereka bergantung pada kipas untuk penyejukan. Walau bagaimanapun, pengubah jenis minyak bergantung kepada minyak penebat untuk penebat, yang beredar di dalam pengubah untuk menghilangkan haba daripada haba yang dihasilkan oleh gegelung ke radiator (sirip) pengubah.

5. Tempat penggunaan

Transformer jenis kering sering digunakan di tempat yang mempunyai keperluan "bukti kebakaran dan letupan", dan sering digunakan di bangunan besar dan bangunan tinggi; Transformer minyak, sebaliknya, boleh menyebabkan kebakaran akibat kebocoran minyak atau kebocoran minyak selepas kemalangan, dan sering digunakan di luar rumah, memerlukan penggalian "kolam minyak kemalangan" di alam liar.

6. kapasiti galas beban

Biasanya, pengubah jenis kering harus beroperasi dalam julat kuasa terkadar, manakala pengubah jenis minyak lebih suka kuasa beban lampau.

7. Kos yang berbeza

Bagi transformer dengan kapasiti yang sama, kos pembelian transformer jenis kering adalah lebih tinggi daripada transformer jenis minyak.

Model transformer jenis kering biasanya datang dalam tiga bentuk: SC, SCR, bukan epoksi dan SG.



Perbezaan antara transformer jenis tenggelam minyak dan kering

Sudah tentu, mereka semua mempunyai satu persamaan, iaitu kedua-duanya mempunyai teras besi sebagai litar magnetik dan gegelung. Walau bagaimanapun, perbezaan terbesar terletak pada jenis "kering" dan "minyak". Maksudnya, medium penyejukan yang digunakan oleh kedua-duanya adalah berbeza. Yang pertama menggunakan minyak transformer (tentu saja, terdapat minyak lain, seperti Minyak), manakala yang kedua menggunakan udara atau gas lain seperti SF6. Transformer minyak adalah untuk meletakkan peranti yang terdiri daripada teras besi dan gegelung ke dalam tangki minyak yang diisi dengan minyak transformer. Jenis transformasi kering biasanya menggunakan resin epoksi untuk membalut teras besi dan gegelung, dan terdapat juga jenis gegelung bukan pembalut. Gegelung disalut dengan kertas penebat khas dan lapisan cat penebat khas, yang boleh menghalang gegelung atau gegelung daripada terjejas oleh kelembapan. Dari segi pengeluaran dan penggunaan, paras voltan semasa pengubah kering hanya 35 kV, dengan kapasiti yang lebih kecil berbanding dengan pengubah minyak, lebih kurang 2500 kVA. Dan kerana proses pembuatan transformer kering adalah lebih kompleks dan mahal daripada transformer minyak tahap voltan dan kapasiti yang sama. Jadi dari segi kuantiti, isipadu minyak sekarang masih bertambah. Walau bagaimanapun, disebabkan kelebihan kering, mesra alam, kalis api dan tahan hentaman, ia sering digunakan di tempat yang memerlukan suhu tinggi seperti hotel, bangunan pejabat dan bangunan bertingkat tinggi. Bagi pengguna pengubah biasa, ini adalah mencukupi Oleh kerana rintangan api yang sangat baik, pemancar kering boleh dipasang di kawasan pusat beban untuk mengurangkan kehilangan voltan dan kehilangan kuasa. Walau bagaimanapun, pengubah jenis kering adalah mahal, besar, tahan terhadap kelembapan dan habuk, dan mempunyai bunyi yang ketara.

Transformasi minyak adalah secara beransur-ansur dan boleh dibongkar menggunakan transformasi kering, yang mudah untuk pengangkutan dan penyelenggaraan. Ia tidak memerlukan tapak untuk pemasangan dan tidak mempunyai kebocoran. Kelebihannya agak mudah untuk dikenal pasti dari rupa;



Perbezaan terbesar antara transformer tenggelam minyak dan transformer jenis kering ialah kehadiran "minyak". Oleh kerana minyak adalah cecair, transformer yang direndam minyak mesti mempunyai penutup luar yang mengandungi minyak transformer, dan gegelung tidak boleh dilihat dari luar. Oleh kerana ketiadaan minyak, transformer jenis kering tidak memerlukan penggunaan selongsong dan boleh memerhatikan secara langsung belitan pengubah; Ciri lain ialah terdapat konservator minyak di bahagian atas transformer tenggelam untuk menyimpan minyak minyak transformer. Pada masa ini, terdapat transformer tanpa konservator minyak dalam transformer tenggelam baru;



Untuk memudahkan pelesapan haba, pengubah tenggelam minyak direka bentuk dengan sink haba di bahagian luar, sama seperti sink haba. Walau bagaimanapun, pengubah jenis kering tidak mempunyai sink haba ini, tetapi bergantung pada kipas di bawah gegelung pengubah untuk pelesapan haba, yang agak serupa dengan unit dalaman dalam penghawa dingin isi rumah.

Disebabkan keperluan perlindungan kebakaran, transformer tenggelam minyak biasanya dipasang di pencawang bebas atau di luar rumah, manakala pengubah jenis kering mesti dipasang di dalam rumah, biasanya di dalam bilik pengedaran voltan rendah, dan selari dengan kabinet pengedaran voltan rendah.



S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.





Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk

Berikut adalah contoh pelanggan kami untuk rujukan anda

pelanggan AS

DESIGNASI	UNIT	DATA KHUSUS	DATA CALON
pembuat		Untuk ditunjukkan
Standard rujukan		IEC 60076
taip		fasa
Vat		Hermetik
Perlaksanaan		Tropika
Dielektrik		Minyak bebas PCB
Pemasangan		Di tiang
Suhu persekitaran operasi	ijazah	45
Kekerapan dinilai	Hz	50
Kuasa yang dinilai	Kva	100
Voltan primer yang dinilai	Kv	20
Tahap pengasingan ditugaskan ke sekolah rendah	Kv	24
Bilangan fasa di sekolah rendah		03
Voltan sekunder	V	400/230
Julat pelarasan voltan pada bahagian M apabila tanpa muatan	peratus	±2.5
Gandingan		DYn11
Voltan litar pintas	peratus	4 – 4.5
Bersaiz neutral untuk satu beban	peratus	100
Kehilangan vakum maksimum	W	230 - 460
Kerugian akibat beban Maxi	W	1450 - 2350
Suhu minyak keadaan mantap maksimum	ijazah	55
Suhu maksimum belitan dalam keadaan mantap	ijazah	60
Bahan penggulungan		Tembaga elektrolitik
Tahap hingar maksimum	Db	52
Tahan frekuensi industri 50Hz, 1 min	Kv	50 – 70
Rintangan gelombang kejutan (1.2/50 mikro)	Kv	125 - 170
Menyejukkan		ONAN
Papan nama		01
Sambungan pembumian		01
Dimensi Tinggi/lebar/dalam	mm x mm x mm	1200 X 1270 X 820
Jumlah jisim transformer termasuk minyak	Kg	700
Jisim minyak	Kg	160
CAT
		Tropika dan anti karat
	Nombor	Lapisan
		Pengikat
		Warna
		Pelan dan gambar rajah teknikal yang perlu disediakan.



JIKA PERLU BUTIR-BUTIR LEBIH LANJUT, SILA HUBUNGI KAMI
