Pembekal Projek Negeri KYN28A-12 Alat Suis Voltan Tinggi/sederhana/rendah

Pembekal projek negeri KYN28A-12 alat suis voltan tinggi/sederhana/rendah





Unit fungsi suis voltan tinggi:

1. Bilik busbar utama (biasanya disusun dalam dua struktur: "pin" atau "1")

2. Bilik pemutus litar

3. Bilik kabel

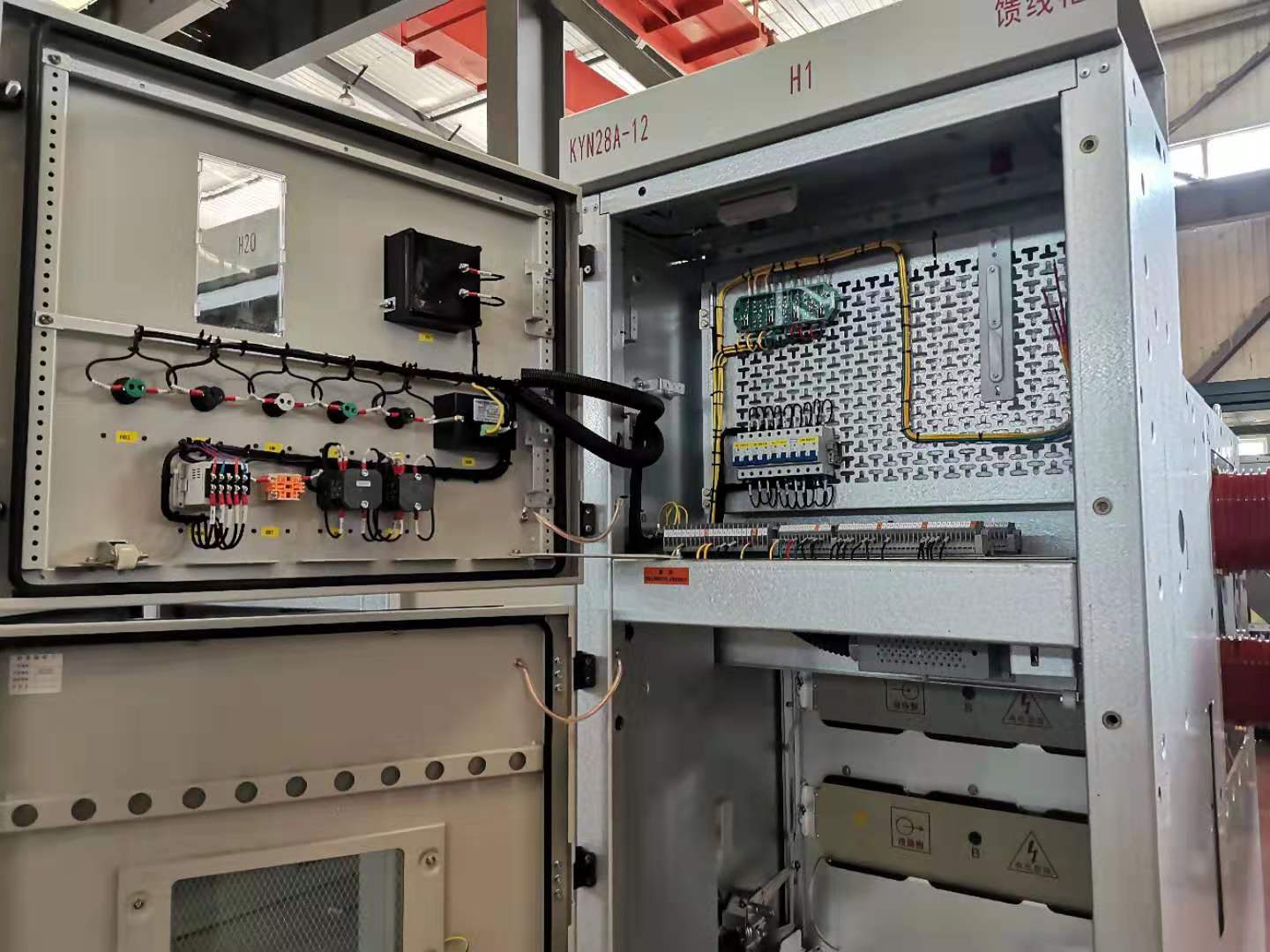

4. Bilik geganti dan instrumen

5. Bilik bar bas kecil atas kabinet

6. Petak terminal sekunder



Fungsi alat suis

Alat suis mempunyai fungsi seperti talian masuk dan keluar atas, talian masuk dan keluar kabel, dan sambungan bar bas.



Komposisi alat suis

Alat suis hendaklah memenuhi keperluan standard GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear", yang terdiri daripada dua bahagian: badan kabinet dan pemutus litar. Badan kabinet terdiri daripada cangkerang, komponen elektrik (termasuk bahagian penebat), pelbagai mekanisme, terminal sekunder, dan pendawaian.



Syarat Perkhidmatan



◎ Suhu udara persekitaran: -15 darjah ~ tambah 40 darjah ;



◎ Kelembapan relatif: Purata harian 95 peratus , dan purata harian tekanan wap air < ​​2.2kPa;

◎ Purata bulanan «90 peratus , dan purata bulanan tekanan wap air < ​​1.8kPa;

© Ketinggian: ^1000m;

◎ Keamatan seismik: tidak melebihi Ms8.

◎ Udara persekitaran hendaklah bebas daripada pencemaran gas atau wap yang menghakis atau mudah terbakar;

◎ Tiada getaran yang jelas;





Parameter teknikal utama
Voltan terkadar	.....................................	kV	3.6,7.2,12
Kekerapan dinilai	.....................................	Hz	50
Arus terkadar pemutus litar	.....................................	A	630/4000
Arus terkadar bagi alat suis	.....................................	A	630/4000
Nilai tahan masa singkat semasa (4S)	.....................................	Ka	20,25,31.5,40
Puncak ternilai menahan arus (puncak)	.....................................	Ka	50,63,80,100
Arus pemutus litar pintas yang dinilai	.....................................	Ka	20,25,31.5,40
Tahap penebat berkadar 1min frekuensi kuasa menahan voltan	Tiang ke tiang, tiang ke tanah	kV	24,32,42
	Antara kenalan terbuka	kV	24,32,48
Impuls kilat menahan voltan (puncak)	Tiang ke tiang, tiang ke tanah	kV	40,60,75
	Antara kenalan terbuka	kV	46,70,85
Cangkerang adalah IP4X, dan ia adalah IP2X apabila pintu petak dan pintu ruang pemutus litar dibuka





ciri-ciri



1: Langkah perlindungan yang KETAT untuk memastikan keselamatan diri



2: Bilik kabel boleh dipasang sebanyak 9 kabel teras tunggal



3: Kedudukan operasi dan ujian akan ditetapkan untuk kereta tangan, dan kedua-dua kedudukan dilengkapi dengan peranti kedudukan dan peranti paparan yang selamat dan boleh dipercayai



4: Kepungan dipasang sepenuhnya daripada plat keluli alumin dan tergalvani, yang dimesin dan dibengkokkan oleh alat mesin dan kemudian dikunci.



5: Ia mempunyai kekuatan mekanikal yang tinggi dan kekemasan dan keindahannya dipastikan.



6: Pintu papan suis disembur dengan plastik, juga mempunyai kapasiti kuat rintangan hentaman dan perlindungan kakisan.



7: Suis utama boleh disediakan dengan pemutus litar vakum VD4 dan suis beban jenis tetap siri C3 dari ABB, pelbagai pemutus litar vakum domestik (seperti VS1, VH1, VK, ZN28) juga boleh disediakan sebagai pengganti asing yang sama. produk.



8: Pintu hadapan dipasang dengan tingkap pemerhatian untuk memeriksa keadaan operasi komponen di dalam bilik



Apakah sebab biasa untuk suhu tinggi suis voltan tinggi KYN28?



Kenaikan suhu sebenar di dalam suis voltan tinggi KYN28, terutamanya di bahagian sambungan bar bas, biasanya lebih tinggi daripada data yang diukur dalam ujian jenis. Sebab utama:



(1) Data ujian jenis biasanya disiapkan di makmal, dan tempohnya tidak lama, biasanya tidak melebihi 8 jam. Ia tidak mempunyai kesan kenaikan suhu terkumpul dan tidak boleh setara dengan peralatan yang beroperasi dalam jangka masa yang lama dan terus menjana haba.

(2) Logam yang berbeza mempunyai kesan pengembangan yang berbeza.

Pekali pengembangan logam bolt keluli adalah jauh lebih kecil daripada bar bas kuprum dan aluminium, terutamanya sambungan kalis air tembaga JG-TM bagi sambungan peralatan yang dibolt. Semasa operasi, dengan perubahan dalam arus beban dan suhu, tahap pengembangan dan pengecutan aluminium atau kuprum dan besi akan berbeza-beza, mengakibatkan rayapan. Ini adalah ubah bentuk plastik perlahan logam di bawah tekanan, dan proses rayapan juga berkait rapat dengan suhu pada sendi.

Amalan telah membuktikan bahawa apabila suhu operasi pada sambungan melebihi 80 darjah C, logam sambungan akan mengembang akibat terlalu panas, menyebabkan kedudukan permukaan sentuhan menjadi berperingkat, membentuk lompang kecil dan pengoksidaan. Apabila arus beban berkurangan dan suhu jatuh kembali ke kedudukan sentuhan asal, disebabkan oleh liputan filem oksida pada permukaan sentuhan, adalah mustahil untuk mempunyai sentuhan langsung antara logam semasa pemasangan asal. Rintangan sentuhan yang meningkat yang disebabkan oleh setiap kitaran perubahan suhu akan meningkatkan haba kitaran seterusnya, dan suhu yang meningkat akan memburukkan lagi keadaan kerja sendi, dengan itu membentuk kitaran ganas.

(3) Tekanan yang tidak betul pada bolt pengikat bahagian penyambung.

Sesetengah kakitangan pemasangan atau penyelenggaraan percaya bahawa lebih ketat bolt penyambung pada sambungan konduktor, lebih baik, tetapi sebenarnya, ia tidak.

Terutamanya untuk busbar aluminium, pekali elastik adalah kecil. Apabila tekanan nat mencapai nilai tekanan kritikal tertentu, jika kekuatan bahan adalah lemah dan tekanan yang tidak betul terus ditambah, ia akan menyebabkan ubah bentuk dan peningkatan permukaan sentuhan, sebaliknya mengurangkan kawasan sentuhan dan meningkatkan rintangan sentuhan, dengan itu menjejaskan kesan sentuhan konduktor.

(4) Kekonduksian bahan konduktor yang dipilih tidak memenuhi keperluan, kebanyakannya disebabkan oleh ketulenan bahan mentah konduktor yang tidak mencukupi.

(5) Faktor lain di tapak, seperti proses pemasangan dan penyelenggaraan yang tidak betul, seperti rawatan yang tidak mencukupi, ketidaksamaan, kelancaran, dan kekurangan gris kuasa khusus pada permukaan sentuhan bar bas semasa pemprosesan, sambungan dan pemasangan, boleh menyebabkan pengurangan dalam kawasan sentuhan berkesan dan peningkatan rintangan sentuhan, mengakibatkan pemanasan.



















S5: Adakah OEM/ODM tersedia?

A: Ya, betul! Produk kami boleh Disesuaikan. Kami mempunyai pasukan reka bentuk dan jurutera, kami boleh menyesuaikan produk mengikut lukisan atau keperluan pelanggan.



S6: Anda pengilang atau syarikat perdagangan?
J: Kami adalah kilang, Sebagai pengilang profesional 100 peratus dengan pengalaman pengilang selama 20 tahun, kami boleh menghasilkan produk mengikut keperluan pelanggan dan kami juga boleh mengawal kualiti produk 100 peratus.



S7 : Bolehkah harga dirundingkan?

A: Ya, harga boleh dirunding. Ia boleh diubah mengikut kuantiti atau pakej anda



S8 : Bagaimana pula dengan pemeriksaan?

J: Kami mempunyai keseluruhan sistem pemeriksaan daripada bahan mentah hingga produk akhir termasuk ujian kenaikan suhu, ujian jenis konduktor ujian semburan garam, ujian hayat mekanikal.



S9 : Apakah terma pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C boleh diterima. 30 peratus T/T terlebih dahulu, baki 70 peratus sebelum penghantaran.



S10 : Apakah perkhidmatan yang ditawarkan oleh syarikat?

A: Kami mempunyai pasukan jurutera profesional yang boleh mereka bentuk dan membangunkan acuan untuk mencapai keperluan pelanggan yang berbeza.

Kami juga mempunyai pasukan jualan untuk menawarkan perkhidmatan yang baik dari pra-jualan hingga selepas jualan.



Produk ini biasanya disesuaikan.
Kami adalah pengilang dan mempunyai jabatan teknikal profesional yang boleh mereka bentuk dan menyediakan penyelesaian mengikut keperluan pelanggan.
Sila hubungi kakitangan jualan kami untuk mendapatkan lukisan reka bentuk
