Pemutus Litar Vakum Dalaman 10kv

Kotak pemutus litar vakum AC voltan tinggi dalaman

Pemutus litar vakum amat berguna untuk mengawal dan melindungi sistem elektrik. Berbanding dengan jenis pemutus litar lain, pemutus litar vakum mempunyai banyak kelebihan.

Ia ialah alat suis dalaman dengan tiga-voltan berkadar AC 50Hz sistem kuasa 12KV. Ia digunakan sebagai unit perlindungan dan kawalan untuk peralatan kuasa dan perusahaan perindustrian dan perlombongan. Berkenaan dengan tempat yang memerlukan operasi yang kerap pada arus pengendalian yang dinilai, atau beberapa kali untuk memutuskan arus litar- pintas.

Pemutus litar menggunakan reka bentuk bersepadu mekanisme pengendalian dan badan pemutus litar, dan boleh digunakan sebagai unit pemasangan tetap, atau boleh dilengkapi dengan mekanisme pendorong khas untuk membentuk unit trak tangan.

Ciri-ciri: saiz kecil, ringan, sesuai untuk operasi yang kerap

Struktur utama: pencelah vakum, mekanisme operasi elektromagnet atau spring, pendakap dan komponen lain.

Keperluan alam sekitar

A. Ketinggian tidak boleh melebihi 1000m;

B. suhu persekitaran, suhu maksimum + 40 darjah , suhu maksimum 15 darjah (hanya benarkan penyimpanan - 30 darjah);

C. Kelembapan persekitaran: purata kelembapan relatif harian ialah 95%, dan kelembapan relatif purata bulanan adalah kurang daripada 90%, Purata ketajaman tekanan wap tepu harian ialah 2.2 * 10 ^ 3 mpa

Purata ketajaman tekanan wap tepu harian ialah 1.8 * 10 ^ 3 mpa

D. Tiada api, tiada pembalut berbahaya, tiada pencemaran serius, tiada bahan kimia Fuji dan tiada gegaran yang ganas.

Jika terdapat syarat penggunaan khas, sila maklumkan kepada pengilang semasa membuat pesanan.

Mekanisme operasi menggunakan jenis simpanan tenaga musim bunga, peranti kusyen yang canggih dan munasabah, tiada lantunan pembukaan, mengurangkan impak dan getaran pembukaan.

Pemutus litar vakum terutamanya terdiri daripada tiga bahagian: ruang pemadam arka vakum, mekanisme operasi, pendakap, dan komponen lain.

1. Ruang pemadam arka vakum

Mengikut pelbagai jenis suis, terdapat ruang pemadam arka vakum seramik dengan skrin luaran, ruang pemadam arka vakum kecil dengan medan magnet membujur berbentuk cawan tertutup perantaraan, dan ruang pemadam arka gelembung kaca tertutup dalaman. Struktur asas adalah seperti berikut:

1) Cangkerang penebat kedap udara

Sistem penebat kedap udara yang terdiri daripada silinder penebat kedap udara kaca seramik, kaca atau mikrohabluran, penutup hujung boleh alih, penutup hujung tetap dan paip beralun keluli tahan karat ialah bekas bermeterai vakum. Untuk memastikan kedap udara, sebagai tambahan kepada prosedur operasi yang ketat dalam jenis pengedap, bahan itu sendiri juga dikehendaki mempunyai kebolehnafasan kecil dan pelepasan gas dalaman.

2) Sistem konduktif

Ia terdiri daripada rod konduktif tetap, permukaan arka berjalan tetap, sentuhan tetap, sentuhan bergerak, permukaan arka bergerak, dan rod konduktif bergerak. Struktur sesentuh boleh dibahagikan secara kasar kepada tiga jenis: sesentuh silinder, sesentuh medan magnet melintang alur permukaan melengkung dengan bentuk lingkaran, dan sesentuh medan magnet membujur. Pada masa ini, ruang pemadam arka jenis ini menggunakan teknologi medan magnet membujur, yang mempunyai keupayaan pemadam arka yang kuat dan stabil.

3) Sistem perisai

Penutup pelindung adalah komponen yang sangat diperlukan dalam ruang pemadam arka vakum, dan terdapat pelbagai jenis penutup perisai, seperti penutup perisai utama yang mengelilingi titik sentuhan, penutup pelindung paip beralun, dan penutup pelindung penyamaan voltan. Fungsi penutup perisai utama adalah seperti berikut: ① Untuk mengelakkan produk daripada terpercik ke dinding dalam cangkerang penebat semasa proses arka, dengan itu mengurangkan kekuatan penebat cangkerang. ② Meningkatkan keseragaman pengagihan medan elektrik dalam ruang pemadam arka adalah bermanfaat untuk mengurangkan kekuatan medan tempatan dan menggalakkan pengecilan ruang pemadam arka vakum. Pemeluwapan produk arka dan menyerap beberapa tenaga arka adalah bermanfaat untuk pemulihan kekuatan dielektrik jurang arka.

2. Mekanisme operasi

Mengikut jenis pemutus litar yang berbeza, mekanisme operasi yang berbeza digunakan. Mekanisme pengendalian biasa termasuk mekanisme pengendalian spring (VS1), mekanisme pengendalian magnet kekal, dan mekanisme pengendalian gabungan (VBD).

Bahagian lain: kenderaan casis, kurungan penebat, penebat, dsb.

Apakah ciri-ciri pemutus litar vakum

(1) Kapasiti pecah yang kuat, sehingga 50kA; Selepas patah, medium antara retakan pulih dengan cepat dan tidak perlu menggantikan medium.

(2) Jarak pembukaan kenalan adalah kecil. Jarak putus hubungan pemutus litar vakum 10kV hanya kira-kira 10mm. Kuasa operasi yang diperlukan adalah kecil, tindakannya pantas, mekanisme operasi boleh dipermudahkan, dan hayat perkhidmatan boleh dilanjutkan. Secara amnya, penyelenggaraan tidak diperlukan selama sekitar 20 tahun.

(3) Masa pemadaman arka pendek, voltan arka rendah, tenaga arka rendah, kehilangan sentuhan rendah, dan pelbagai gangguan.

(4) Rod panduan mudah alih mempunyai inersia kecil dan sesuai untuk operasi yang kerap.

(5) Apabila mengendalikan suis, bunyi tindakan adalah rendah, menjadikannya sesuai untuk kegunaan bandar.

(6) Media pemadam arka atau penebat tidak menggunakan minyak, dan tiada bahaya kebakaran atau letupan.

(7) Kepala sesentuh ialah struktur tertutup sepenuhnya, yang tidak akan mengurangkan prestasinya disebabkan oleh pengaruh kelembapan, habuk, dan gas berbahaya. Pengendalian yang boleh dipercayai dan prestasi aktif-yang stabil. Sebagai komponen bebas, ruang pemadam arka mudah dipasang dan nyahpepijat.

(8) Semasa hayat perkhidmatan pemutus litar vakum, bahagian sentuhan tidak memerlukan penyelenggaraan dan pemeriksaan. Walaupun penyelenggaraan dan pemeriksaan dijalankan, masa yang diperlukan adalah sangat singkat.

(9) Arka dipadamkan dalam bekas tertutup, dan arka dan gas panas tidak terdedah.

(10) Dilengkapi dengan pelbagai fungsi penutupan semula, sesuai untuk keperluan aplikasi rangkaian pengedaran

Kelebihan

1. Struktur mudah.

2. Menggunakan ultra-pengganggu vakum jenis rintangan rendah.

3. Pengoptimuman kebolehsuaian dan mekanisme operasi spring modular.

4. Sesuai untuk majlis operasi yang kerap.

5. Penyelenggaraan percuma dan hayat perkhidmatan yang panjang.

6. Prestasi yang sangat boleh dipercayai.

Keadaan persekitaran

Suhu ambien: -40 darjah ~+40 darjah (di bawah 35 darjah dalam 24 jam)

Kelembapan relatif: Kurang daripada atau sama dengan 95% atau Kurang daripada atau sama dengan 90%

Ketinggian: Kurang daripada atau sama dengan 1000m

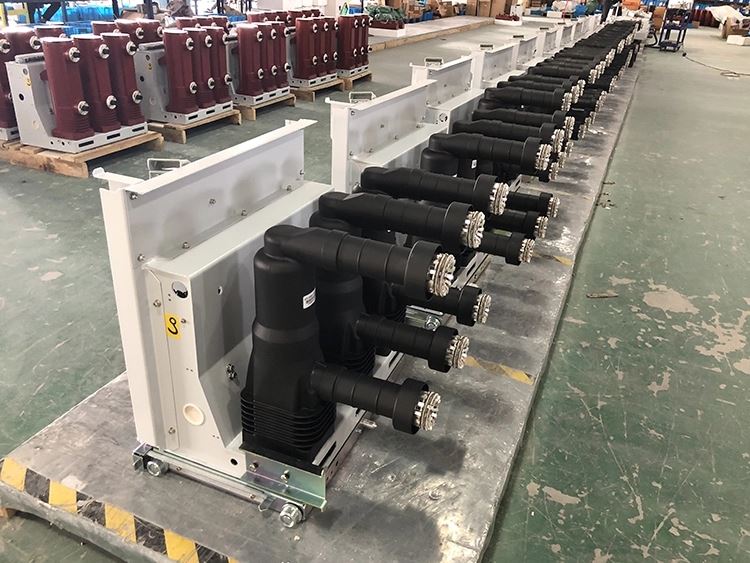

FOTO PRODUK
